Jakie kotwy i pręty gwintowane wybrać do betonu (zarysowanego i niezarysowanego)?

Jakie kotwy do betonu będą odpowiednie, gdy mamy do czynienia z podłożem zarysowanym lub niezarysowanym? To istotne pytanie podczas projektowania mocowań konstrukcyjnych – zwłaszcza w przypadku kotew chemicznych i prętów gwintowanych, gdzie wybór niewłaściwego systemu może prowadzić do utraty nośności i zagrożenia dla konstrukcji. W tym artykule omawiamy, jak przebiega dobór kotw chemicznych i prętów gwintowanych DIN 976 w zależności od stanu betonu.

Beton zarysowany a niezarysowany – na czym polega różnica?

• Beton niezarysowany to podłoże bez mikrospękań – występuje najczęściej w świeżo wylanych, mało obciążonych elementach konstrukcji.

• Beton zarysowany zawiera drobne pęknięcia strukturalne, które powstają naturalnie np. pod wpływem naprężeń od zbrojenia, temperatury czy obciążeń dynamicznych.

Dlaczego to ważne? Bo kotwa, która dobrze sprawdza się w betonie niezarysowanym, może całkowicie stracić swoją nośność w betonie spękanym – jeśli nie została do niego przystosowana.

Kotwy chemiczne – beton zarysowany vs. niezarysowany

Kotwy chemiczne do betonu niezarysowanego – dobór

W betonie bez pęknięć można stosować większość standardowych żywic, np. na bazie poliestru lub winyloestru. Sprawdzają się przy:

• mocowaniach średnich i lekkich (np. balustrady, uchwyty, profile),

• prętach gwintowanych DIN 976 klasy 4.8 lub 8.8,

• głębokości zakotwienia ok. 80–120 mm (w zależności od średnicy).

Dobór kotw chemicznych w betonie niezarysowanym może być bardziej elastyczny, ale nadal trzeba zwrócić uwagę na temperaturę podłoża i czas wiązania.

Kotwy chemiczne do betonu zarysowanego DIN 976 – co stosować?

Tu wymagania są znacznie wyższe. Kotwy chemiczne beton zarysowany DIN 976 muszą spełniać rygorystyczne normy dotyczące odporności na wyrywanie przy obecności mikropęknięć.

Rekomendowane rozwiązania:

• Żywice epoksydowe lub hybrydowe z aprobatą ETA do betonu spękanego,

• Pręty gwintowane DIN 976 o klasie 8.8 lub 10.9 – zabezpieczone przed korozją,

• Tuleje siatkowe lub perforowane – w przypadku podłoży o mniejszej gęstości lub konieczności ograniczenia sił rozpierających.

Zastosowanie nieodpowiedniego systemu może prowadzić do tego, że kotwa chemiczna nie przeniesie zakładanych sił, mimo poprawnego montażu.

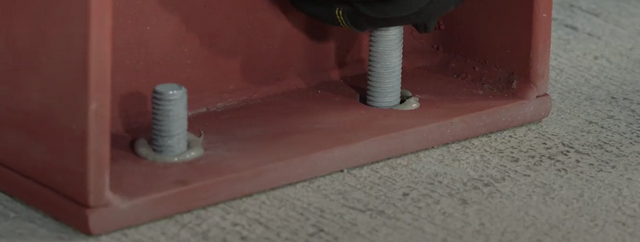

Montaż kotew chemicznych – beton zarysowany

Montaż kotew chemicznych w betonie zarysowanym wymaga wyjątkowej staranności:

1. Otwór musi być oczyszczony – najpierw mechanicznie, potem przedmuchany.

1. Żywica powinna mieć certyfikat do betonu spękanego, a jej aplikacja musi być równomierna – bez pustek.

1. Pręt gwintowany DIN 976 należy wprowadzać ruchem obrotowym, by wypełnienie szczelin było pełne.

1. Minimalna głębokość osadzenia musi być zgodna z dokumentacją techniczną – często większa niż w betonie niezarysowanym.

Zobacz: Najczęstsze błędy montażowe przy użyciu kotew chemicznych i prętów gwintowanych DIN 976

Pręty gwintowane DIN 976 do betonu spękanego

W systemach chemicznych pręt gwintowany nie jest tylko łącznikiem – działa jak aktywny element kotwiący, dlatego jego jakość, materiał i długość mają bezpośredni wpływ na nośność całego połączenia.

Pręty gwintowane DIN 976 beton spękany – zalecenia:

• Klasa stali min. 8.8, w środowisku narażonym na korozję – lepiej zastosować A2 lub A4.

• Powierzchnia odtłuszczona – zanieczyszczenia pogarszają przyczepność żywicy.

• Długość osadzenia zgodna z dokumentacją żywicy (np. 8–12 × średnica pręta).

• Gwint walcowany, a nie nacinany – zapewnia lepsze dopasowanie do wkładu żywicznego.

W sklepie online Elgo dostępne są pręty DIN 976:

• o średnicach od M4 do M80,

• w klasach 4.8, 8.8, 10.9,

• cynkowane ogniowo, galwanicznie lub bez powłoki – również w wersjach A2 i A4 do środowisk agresywnych.

Sprawdź produkty: Pręty gwintowane DIN 976

Dobór kotw chemicznych – pręt gwintowany a podłoże

Dobór kotw chemicznych i pręta gwintowanego zawsze powinien być oparty na:

• rodzaju betonu (pełny, spękany, o różnej wytrzymałości),

• rodzaju obciążenia (ciągłe, dynamiczne, zmienne),

• warunkach zewnętrznych (wilgoć, temperatura, agresywność środowiska),

• potrzebnej nośności – określonej w obliczeniach lub przez producenta mocowanego elementu.

Dobrze dobrany system to taki, który spełnia wszystkie powyższe warunki, a nie tylko „trzyma” w betonie. W razie wątpliwości warto skonsultować się z producentem kotwy chemicznej lub skorzystać z wyceny z działu handlowego, gdzie specjaliści Elgo doradzą w wyborze najlepszych zastosowań.
