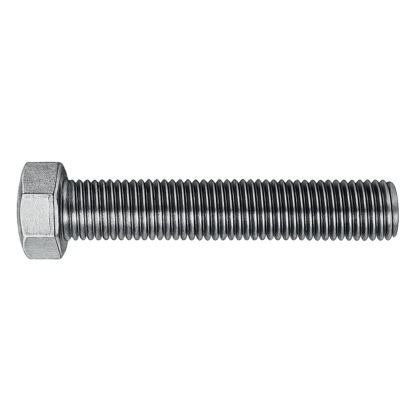

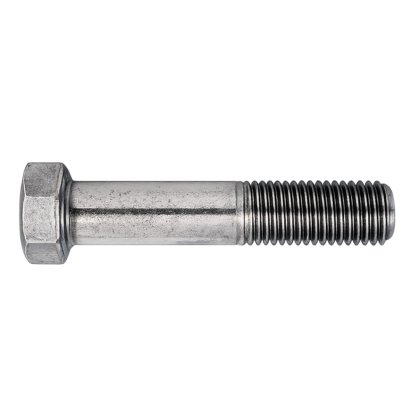

Śruby z łbem sześciokątnym
Zakres produkcji i specyfikacja

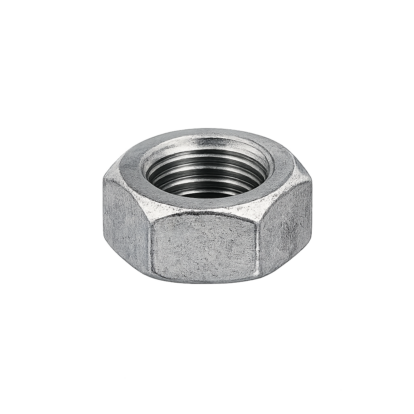

Nakrętki
Zakres produkcji i specyfikacja

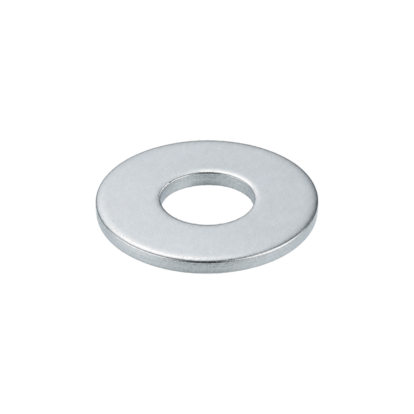

Podkładki
Zakres produkcji i specyfikacja
Pręty gwintowane DIN 976 / DIN 975
Śruby dwustronne DIN 2510
Śruby dwustronne PN-68/H-74302
Śruby dwustronne DIN 939
Śruby dwustronne DIN 938
Certyfikowane śruby dwustronne do instalacji ciśnieniowych PED to kluczowe komponenty odpowiadające za bezpieczeństwo i szczelność najbardziej obciążonych układów rurowych oraz połączeń kołnierzowych. W tej podkategorii oferujemy precyzyjnie wykonane pręty gwintowane DIN 976 oraz specjalistyczne śruby dwustronne zgodne z normami DIN 2510, PN-68/H-74302, DIN 939 oraz DIN 938 (wraz z ich odpowiednikami ISO). Produkowane ze specjalnie wyselekcjonowanych stali żarowytrzymałych i kotłowych, gwarantują one bezawaryjną pracę w warunkach drastycznych wahań ciśnień i ekstremalnie wysokich temperatur roboczych.
Najważniejsze informacje na start
Asortyment: pręty gwintowane DIN 976, śruby dwustronne DIN 2510, PN-68/H-74302, DIN 939, DIN 938.
Zastosowanie: łączenie kołnierzy w rurociągach parowych, budowa zaworów przemysłowych, wymienników ciepła oraz aparatury chemicznej.
Materiały: zaawansowane stale kotłowe i do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, 21CrMoV5-7 + QT) oraz stale odporne na korozję (A2, A4).
Certyfikacja: pełna zgodność z dyrektywą PED 2014/68/EU oraz dokumentacja odbiorowa w postaci atestów EN 10204-3.1 lub 3.2.
Bezpieczeństwo połączeń kołnierzowych pod stałym nadzorem
Śruby dwustronne pracujące pod rygorem dyrektywy ciśnieniowej podlegają ciągłym siłom rozciągającym, naprężeniom zmęczeniowym oraz zjawisku pełzania materiału. Odpowiedni dobór elementu, takiego jak śruba z przewężonym trzpieniem DIN 2510 czy klasyczna śruba dwustronna PN-68/H-74302, jest absolutnie kluczowy dla uniknięcia pęknięć czy rozszczelnień instalacji. Przetwarzamy wyłącznie certyfikowane gatunki stali, upewniając się, że każdy wytop posiada wymagane parametry plastyczności i udarności.
W procesie produkcji stawiamy na pełną identyfikowalność partii materiałowych. Oznacza to, że każda partia, od docinanych prętów gwintowanych DIN 976 po precyzyjne śruby wkręcane DIN 938 i DIN 939, przechodzi przez kontrolowany proces obróbki cieplnej i mechanicznej. Jeśli potrzebujesz pewnego partnera technologicznego dla swojego projektu, nasza produkcja PED w Elgo zapewnia doskonałą precyzję wymiarową oraz pełne bezpieczeństwo prawne, poparte atestami wydawanymi we współpracy z jednostkami notyfikowanymi.
Najczęściej poruszane kwestie

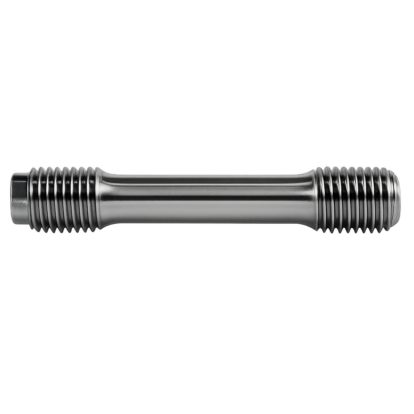

Dlaczego w instalacjach wysokociśnieniowych często stosuje się śruby dwustronne DIN 2510? Śruby wyprodukowane według normy DIN 2510 posiadają charakterystyczny, przewężony trzpień (jego średnica jest mniejsza niż średnica rdzenia gwintu). Taka budowa sprawia, że szpilka zyskuje na elastyczności i doskonale absorbuje naprężenia termiczne oraz uderzenia hydrauliczne. Znacznie zmniejsza to ryzyko trwałego odkształcenia lub zerwania połączenia kołnierzowego przy gwałtownych skokach ciśnienia i temperatury.

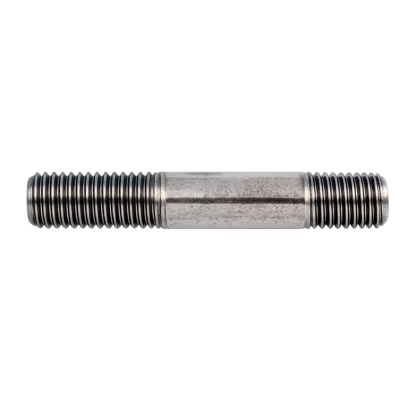

Czym różni się śruba dwustronna DIN 938 od DIN 939? Obie to śruby wkręcane, jednak różnią się długością części wkręcanej. W przypadku DIN 938 długość ta jest równa średnicy gwintu (1d), co sprawdza się przy wkręcaniu w elementy stalowe. W DIN 939 część wkręcana wynosi około 1,25 średnicy gwintu (1,25d), co zapewnia lepsze trzymanie w materiałach o mniejszej wytrzymałości, takich jak żeliwo.
Czy pręty gwintowane DIN 976 sprawdzają się w układach PED? Tak, docięte na wymiar pręty gwintowane DIN 976 są powszechnie stosowane w klasycznych połączeniach kołnierzowych przelotowych, gdzie z obu stron stosuje się nakrętki. Muszą być jednak wykonane z odpowiednio certyfikowanego materiału (np. stali kotłowej) i posiadać dokumentację odbiorową, aby spełniać te same rygorystyczne normy ciśnieniowe, co dedykowane śruby dwustronne.
Ekspert Elgo radzi
Przy montażu śrub dwustronnych w instalacjach rurociągowych, szczególnie w przypadku normy DIN 2510, niezwykle ważne jest precyzyjne stosowanie się do zalecanych momentów dokręcania. Zbyt mocne dociągnięcie takiej śruby powoduje plastyczne odkształcenie jej przewężonego trzpienia, co niweczy właściwości kompensacyjne elementu. Dodatkowo, jeśli pracujecie na śrubach kwasoodpornych (A2/A4) w strefach podwyższonych temperatur, koniecznie stosujcie odpowiednie pasty montażowe zapobiegające zacieraniu się gwintów. Uratuje to wam mnóstwo czasu, gdy po latach eksploatacji trzeba będzie zdemontować złącze w celu wymiany uszczelki.
Elgo – kompleksowe wsparcie i atestowana produkcja
Elgo od lat zaopatruje rynek w najwyższej klasy rozwiązania złączne, w pełni opierając się na własnym, nowoczesnym zapleczu maszynowym. Taka niezależność technologiczna pozwala nam na błyskawiczną i elastyczną obróbkę stali. Docinamy na dowolny wymiar pręty gwintowane, a także wytwarzamy solidne kotwy i elementy złączne do konstrukcji stalowych, które są niezastąpione przy bezpiecznym osadzaniu maszyn w fundamentach betonowych. Oferujemy również stały dostęp do atestowanych śrub sprężających HV, niesprężających SB oraz szerokiego asortymentu pokrytego ocynkiem ogniowym.
Z myślą o najbardziej wymagających branżach – chemicznej, petrochemicznej oraz energetycznej – funkcjonuje nasza certyfikowana produkcja elementów złącznych do urządzeń ciśnieniowych. Odpowiednio przetwarzamy specjalistyczne stale kotłowe i żarowytrzymałe (takie jak 25CrMo4 czy 42CrMo4). Pozwala nam to tworzyć bezawaryjne komponenty do połączeń kołnierzowych, a także wykonywać nietypowe wyroby bezpośrednio z rysunków technicznych, zawsze z zachowaniem pełnej dokumentacji odbiorowej dla UDT.
Nasz zespół tworzą doświadczeni eksperci, którzy na każdym kroku wspierają inżynierów i projektantów w typowaniu optymalnych stopów, dopasowanych do konkretnych obciążeń termicznych i mechanicznych. Nieważne, czy Twoja inwestycja wymaga skomplikowanych detali ciśnieniowych, czy zależy Ci na terminowej i bezproblemowej dostawie asortymentu złącznego prosto na budowę – skontaktuj się z naszym działem handlowym, a zagwarantujemy najwyższą jakość obsługi Twojego projektu.
Sprawdź więcej artykułów o elementach złącznych
Pręty gwintowane DIN 976 / DIN 975
Pręty gwintowane zgodne z normą DIN 976 to uniwersalne elementy złączne o pełnym gwincie metrycznym, dostępne w szerokiej gamie średnic i długości. Są wykorzystywane w konstrukcjach nośnych, mocowaniach tymczasowych oraz przy montażu urządzeń, gdzie wymagane jest precyzyjne dopasowanie i wysoka wytrzymałość mechaniczna. Dzięki standaryzacji według DIN 976, łatwo dobrać odpowiedni wymiar i klasę materiału do konkretnych zastosowań technicznych.
Pręty gwintowane DIN 976 – stalowe pręty o pełnym gwincie metrycznym
Zobacz, jak wygląda produkcja prętów gwintowanych, które trafiają do setek projektów dziennie. Krótki film, który pokazuje, dlaczego jakość Elgo nie jest przypadkiem.
Najważniejsze informacje na start:
- Materiały/klasa: stal węglowa (4.8, 8.8, 10.9), stal nierdzewna A2, stal kwasoodporna A4, stal chromowo-molibdenowa (42CrMo4).
- Powłoki: ocynk galwaniczny, ocynk ogniowy lub bez powłoki. Dostępne również w stali nierdzewnej A2 i A4.
- Wymiary: średnice od M4 do M80, długości: 1 m, 2 m, 3 m oraz nawet do 6 m na zamówienie.
- Zastosowanie: m.in. mocowania na twardych podłożach, połączenia kołnierzowe w urządzeniach ciśnieniowych, szalunki lub konstrukcje dachowe.
Rodzaje i właściwości – pręty gwintowane DIN 976 online
Pręty gwintowane DIN 976 są dostępne w średnicach od M4 do M80, a najczęściej stosowane rozmiary to między innymi:
• M6 – do lekkich konstrukcji i łączeń technicznych,
• M8 – do uniwersalnych mocowań i instalacji,
• M10, M12, M14 – do zastosowań, gdzie liczy się odporność na siły ścinające,
• M16, M20 – do konstrukcji nośnych i dużych obciążeń.
Standardowe długości prętów wynoszą 1000 mm, 2000 mm oraz 3000 mm, co umożliwia ich łatwe docinanie do wymaganej długości. Gwint na całej długości trzpienia zapewnia dużą elastyczność montażową.
Przeglądaj produkty według podkategorii
Norma DIN 976 obejmuje zarówno pręty gwintowane z gwintem metrycznym, jak i pręty gwintowane z gwintem metrycznym lewozwojnym, idealne do zastosowań wymagających przeciwdziałania samoczynnemu luzowaniu połączeń.
Jeśli interesuje Cię produkcja na zamówienie (np. długość do 6 m, frezowanie końców, nietypowe klasy stali), sprawdź naszą ofertę produkcji specjalnej prętów wg norm DIN 976 / DIN 975.
Materiały i powłoki prętów gwintowanych – odporność dopasowana do warunków
W zależności od wymagań projektowych i warunków eksploatacji, pręty gwintowane DIN 976 dostępne są w różnych wariantach materiałowych:
- 4.8 – do lekkich konstrukcji, np. wieszaki pod sufity.
- 8.8 – do mocniejszych połączeń, np. przy montażu stalowych ram.
- 10.9 – do bardzo dużych obciążeń, np. w konstrukcjach nośnych.
- A2 – na zewnątrz, np. ogrodzenia, balustrady.
- A4 – w warunkach wilgoci, soli, chemii – np. w strefach nadmorskich.

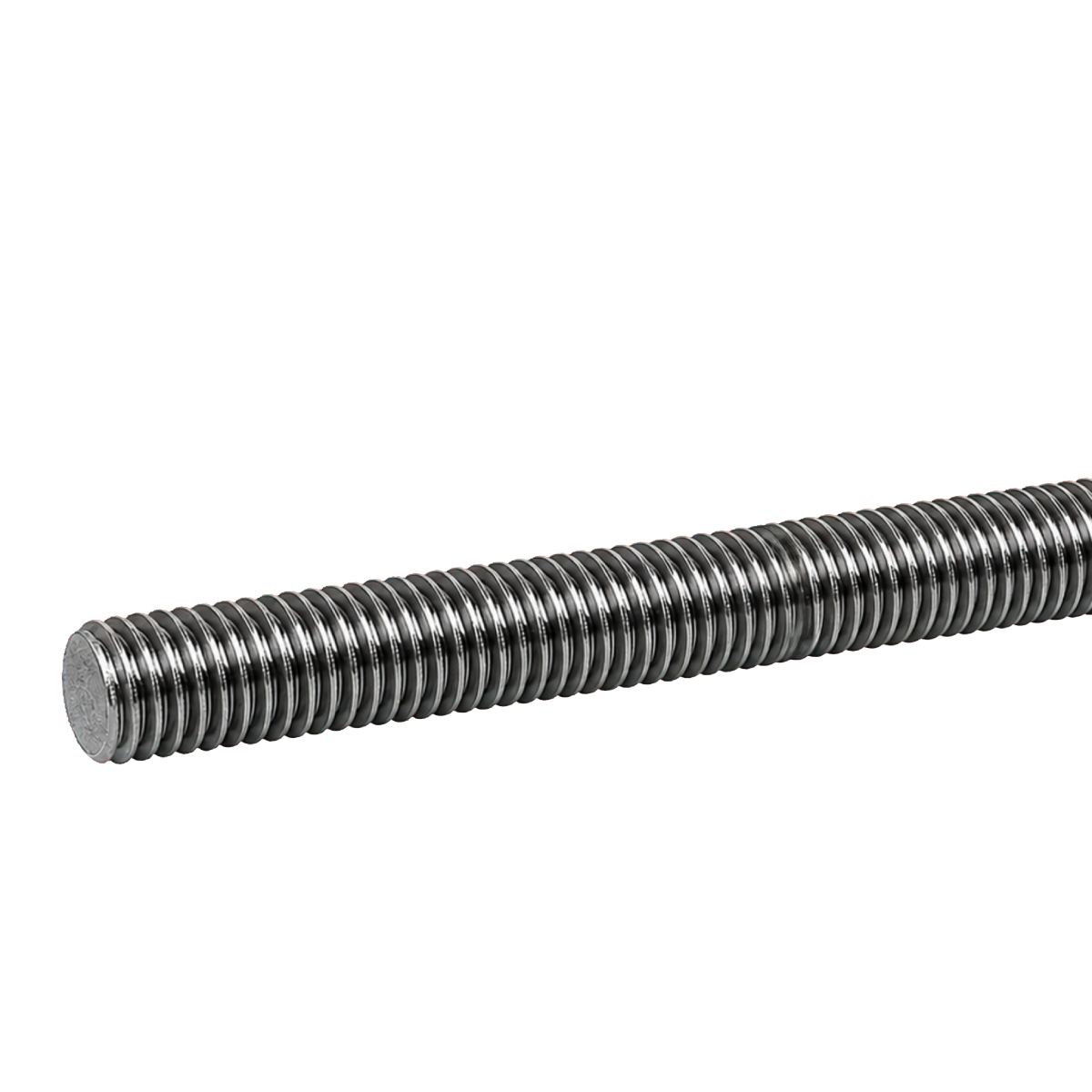

- 42CrMo4 – niskostopowa stal chromowo-molibdenowa o bardzo wysokiej odporności na rozciąganie, ścieranie, wysokie /niskie temperatury i ciśnienienie. Używana np. do produkcji prętów gwintowanych (śrub dwustronnych) w połączeniach kołnierzowych w instlacjach przesyłowych, np. gazów. spełniających wymagania dyrektywy ciśnieniowej PED (Pressure Equipment Directive).
Dostępne powłoki prętów gwintowanych obejmują ocynk galwaniczny, ocynk ogniowy oraz wersje bez powłoki, co pozwala dobrać rozwiązanie zgodne z wymaganiami dotyczącymi ochrony antykorozyjnej i estetyki.
Norma DIN 976 – gwarancja powtarzalności i kompatybilności
Norma DIN 976 to aktualny standard dla prętów gwintowanych, który zastąpił wycofaną normę DIN 975. W praktyce obie nazwy są nadal stosowane równolegle – oznaczenie DIN 975 jest wciąż rozpoznawalne i powszechnie używane w zamówieniach, opisach produktów oraz dokumentacji technicznej. Wybór pręta gwintowanego zgodnego z DIN 976 daje pewność co do jego wymiarów, tolerancji, parametrów gwintu oraz kompatybilności z innymi elementami złącznymi, takimi jak nakrętki, podkładki czy łączniki. Dobrym przykładem prętu gwintowanego według normy DIN 976 jest pręt gwintowany metryczny stal kl. 4.8, ocynk galw. biały, DIN 976.
Często poruszane kwestie dotyczące prętów gwintowanych
Jaką klasę wytrzymałości wybrać?
- 4.8 – do lekkich konstrukcji i mocowań
- 8.8 – najczęściej stosowana w budownictwie i montażu przemysłowym
- 10.9 – do połączeń o dużym obciążeniu
Jaka powłoka będzie odpowiednia do zastosowań zewnętrznych?
Ocynk ogniowy lub stal nierdzewna A2/A4 – zapewniają wysoką odporność na korozję w warunkach atmosferycznych.
Czy mogę zamówić pręt o długości niestandardowej?
Tak. Elgo oferuje również produkcję na zamówienie — możemy dociąć, nagwintować lub wykonać pręt według Twojego projektu.
Czy dostępne są certyfikaty i atesty?
Tak, wszystkie pręty mogą być dostarczone z odpowiednimi atestami materiałowymi i deklaracjami zgodności.
Produkcja prętów gwintowanych na zamówienie
Dla projektów wymagających nietypowych parametrów oferujemy produkcję specjalną prętów gwintowanych DIN 976. Realizujemy także indywidualne zmiany produktów gotowych, takie jak:
- skracanie do dowolnej długości,
- podtaczanie końcówek,
- frezowanie, wiercenie, prace tokarskie,
- obróbka walcowania gwintu,
- odkuwanie części na zimno lub na gorąco,
- inne modyfikacje zgodnie z dokumentacją klienta.
Dzięki elastycznemu podejściu i rozbudowanemu zapleczu technologicznemu jesteśmy w stanie przygotować elementy dopasowane do specyficznych potrzeb technicznych i warunków montażu. Skorzystaj z pełnego wsparcia przy zleceniu produkcji na zamówienie.
Gdzie kupić pręty gwintowane DIN 976?
W Elgo dostępne są pręty DIN 976 w klasach 4.8, 8.8, 10.9 oraz w wersji nierdzewnej A2 i A4 — od ręki, w długościach 1000 mm, 2000 mm i 3000 mm z różnymi powłokami ochronnymi.
Sklep online Elgo oferuje ponad 15 000 produktów dostępnych online, realizację zamówień z wysyłką tego samego dnia (dla zamówień złożonych do godz. 12:00), wsparcie techniczne, które pomaga dobrać odpowiednie rozwiązanie do specyfiki projektu, a także możliwość złożenia zapytania o produkcję na zamówienie lub wycenę z działu handlowego — również dla nietypowych średnic, długości lub materiałów.
