Atestowane podkładki do instalacji ciśnieniowych to kluczowy element każdego profesjonalnie wykonanego złącza kołnierzowego, zapewniający prawidłowy rozkład sił i zabezpieczający bazowy materiał przed uszkodzeniem mechanicznym. W tej kategorii znajdują się zaawansowane komponenty zaprojektowane specjalnie z myślą o pracy w wymagających środowiskach przemysłu ciężkiego, petrochemicznego i energetycznego. Prawidłowo dobrane podkładki chronią zwoje gwintów oraz kołnierze przed zatarciem i odkształceniami podczas dokręcania z użyciem wysokich momentów obrotowych.
Najważniejsze informacje na start
Zakres dostępnych wymiarów: Szeroki wachlarz średnic dopasowanych do standardowych wielkości gwintów metrycznych i calowych, stosowanych w przemyśle (od M12 do M80).
Wykorzystywane materiały: Atestowana stal kotłowa i stopowa do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT) oraz stal żarowytrzymała (np. 21CrMoV5-7 + QT) odporna na pełzanie i odkształcenia.
Powłoki antykorozyjne: Elementy występują w stanie surowym (czarne) do aplikacji wysokotemperaturowych, a także z nałożonym ocynkiem galwanicznym i ogniowym w celu ochrony przed trudnymi czynnikami atmosferycznymi.
Zgodność normatywna i certyfikacja: Pełna dokumentacja jakościowa zgodna z EN 10204 (w tym wymagany certyfikat 3.1 i 3.2), spełniająca ścisłe wytyczne dyrektywy PED 2014/68EU oraz AD 2000 Merkblatt.
Komplementarne elementy instalacji ciśnieniowych
Stabilne i bezawaryjne połączenia kołnierzowe opierają się na współpracy odpowiednio dopasowanych do siebie detali. Aby wykorzystać pełny potencjał płaskich podkładek oporowych, zachęcamy do doboru pozostałych komponentów z naszych atestowanych linii produkcyjnych:
Śruby dwustronne na zamówienie – certyfikowane szpilki ciśnieniowe z gwintem pełnym lub częściowym, które wspólnie z nakrętkami i podkładkami tworzą bezpieczne układy o wysokiej sprężystości.
Śruby z łbem sześciokątnym na zamówienie – standardowe złącza używane do mocowania aparatury kontrolnej i ciężkich zasuw, gdzie podkładka dba o równomierne przeniesienie obciążenia z łba śruby na kołnierz.
Rola podkładek w instalacjach pod dozorem UDT
Niepozorna podkładka płaska spełnia na rurociągu bardzo ważne zadanie inżynieryjne. Elementy pracujące w oparciu o wytyczne PED poddawane są potężnym siłom osiowym podczas naprężania szpilek za pomocą kluczy hydraulicznych. Zastosowanie utwardzanej podkładki o wysokiej klasie twardości chroni relatywnie bardziej miękką stal kołnierza przed głębokim zarysowaniem i wygnieceniem.
Stosowanie certyfikowanych wyrobów jest gwarancją spójności metalurgicznej całego węzła. Nasza nowoczesna i objęta ścisłą kontrolą produkcja układów montażowych dla przemysłu ciśnieniowego opiera się na przetwarzaniu wyłącznie ulepszanych cieplnie stopów węglowych i żarowytrzymałych. Przekłada się to na powtarzalność parametrów każdej partii oraz pewność, że wykonane za ich pomocą złącza bezpiecznie zaliczą próby odbiorowe.
Najczęściej poruszane kwestie
Dlaczego zwykła podkładka konstrukcyjna nie nadaje się na rurociąg ciśnieniowy?
Standardowe podkładki wykorzystywane w budownictwie charakteryzują się stosunkowo niską twardością rdzenia (np. zaledwie 100 HV). Podczas skręcania złączy ciśnieniowych wysokiej klasy śrubami (np. 10.9) z bardzo dużym momentem siły, miękka podkładka natychmiast uległaby uplastycznieniu i zgnieceniu, doprowadzając do luzów na kołnierzu. W przemyśle petrochemicznym używa się wyłącznie grubych, poddawanych ulepszaniu cieplnemu podkładek oporowych o podwyższonej twardości.
Czy podkładki płaskie DIN 125-A muszą posiadać świadectwo 3.1 lub 3.2?
W instalacjach objętych wysoką kategorią ryzyka według dyrektywy PED każdy element metalowy pracujący pod ciśnieniem powinien być odpowiednio zidentyfikowany. Z tego powodu podkładki ze stali kotłowej przeznaczone na węzły krytyczne (takie jak główne zasuwy pary przegrzanej) również dostarczane są ze świadectwami odbioru 3.1, a w specyficznych przypadkach także 3.2, zatwierdzanymi przez rzeczoznawcę.
Jaka jest różnica między podkładką DIN 125 a DIN 125-A?
Norma DIN 125 określa ogólne parametry dla podkładek płaskich okrągłych. Wariant oznaczony literą „A” (DIN 125-A lub według nowej terminologii ISO 7089) oznacza podkładkę bez fazowania, czyli posiadającą proste, ostre krawędzie zewnętrzne. Istnieje także wariant DIN 125-B (ISO 7090), który posiada lekko sfazowaną, zaokrągloną krawędź zewnętrzną.
Ekspert Elgo radzi
Podczas asystowania na obiektach rafineryjnych nierzadko zauważam, że monterzy nakładają podkładki zarysowaną stroną w dół, bezpośrednio na flanszę, zaledwie w celu powiększenia powierzchni docisku. Pamiętajcie, że głównym zadaniem podkładki jest zapewnienie twardej i gładkiej płaszczyzny dla obracającej się nakrętki! Powierzchnia podkładki musi być czysta i, przy aplikacjach wysokotemperaturowych, pokryta cienką warstwą pasty montażowej (np. miedzianej lub grafitowej). Zmniejsza to współczynnik tarcia pod nakrętką, co gwarantuje, że zadany na kluczu dynamometrycznym moment obrotowy rzeczywiście przekłada się na siłę rozciągającą szpilkę, a nie zostaje utracony na tarcie i zacieranie się stali.
Elgo – solidne zaplecze techniczne dla Twojego projektu
Jesteśmy dynamicznie rozwijającym się, krajowym producentem oraz docenianym dystrybutorem komponentów złącznych. Dobrze zoptymalizowany, nowoczesny park maszynowy gwarantuje nam dużą elastyczność w operacjach obróbki różnorodnych stopów. Skutecznie zaopatrujemy w asortyment największe inwestycje budowlane, dostarczając precyzyjnie docięte pręty do kotwienia konstrukcji stalowych w betonie. Dostarczamy również setki ton śrub do połączeń sprężanych HV i niesprężanych SB, poszerzając naszą paletę o detale cynkowane ogniowo, odporne na korozję.
Rozumiejąc skalę wyzwań narzucanych przez inżynierię chemiczną i cieplną, nasza produkcja atestowanych komponentów zgodnych z PED oparta jest całkowicie na surowych rygorach dyrektywy ciśnieniowej. Nasza specjalność to przetwarzanie stali ulepszanych cieplnie – zarówno kotłowych, jak i żarowytrzymałych (m.in. gatunki 25CrMo4 czy 42CrMo4). W ten sposób budujemy trwałe fundamenty nośne dla skomplikowanych układów rurociągów. Obsługujemy także zlecenia oparte na nienormatywnych projektach z rysunków powierzonych i kompletujemy odpowiednią dokumentację dla urzędów odbiorczych.
Zespół doradczy Elgo stale asystuje inżynierom i planistom przy analizie specyfikacji materiałowych do konkretnych obciążeń. Jeśli szukasz pewnego wykonawcy asortymentu ciśnieniowego lub potrzebujesz sprawnej logistyki dostaw na swój obiekt budowlany, skontaktuj się z naszym działem handlowym. Profesjonalnie poprowadzimy realizację całego zaopatrzenia, dbając o płynność Twojej inwestycji.
Sprawdź więcej artykułów o elementach złącznych

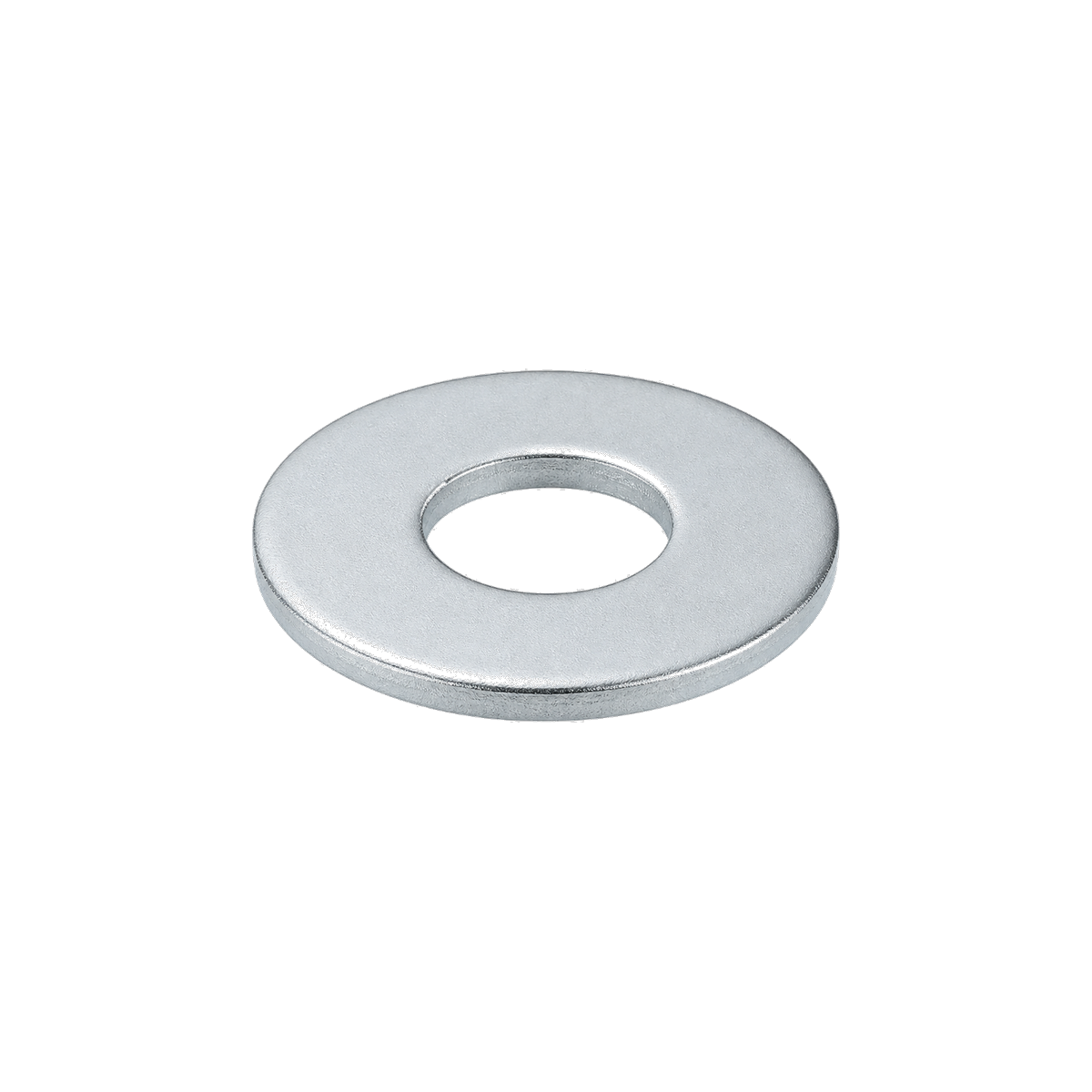

DIN 125-A Podkładki płaskie
Atestowane podkładki płaskie DIN 125-A (odpowiadające nowszym normom ISO 7089 oraz ISO 7090) to wysoce wyspecjalizowane i solidne komponenty złączne, niezbędne w aplikacjach przemysłowych. Zaprojektowane do optymalizacji pracy wysokociśnieniowych węzłów instalacyjnych, powstają z rygorystycznie kontrolowanej stali kotłowej oraz stopów żarowytrzymałych. Doskonale chronią powierzchnie kołnierzy przylgowych, gwarantując właściwy rozkład sił dociskających w przemyśle chemicznym, naftowym i energetycznym.
Najważniejsze informacje na start
Zakres produkowanych wymiarów: Średnice wewnętrzne dopasowane do gwintów w przedziale od M12 do M80.
Wykorzystywane materiały: Wysokogatunkowa stal stopowa do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT), odporna na pełzanie stal żarowytrzymała (np. 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT) oraz warianty kwasoodporne (A2, A4).
Dopasowanie do klas wytrzymałości: Parametry wytrzymałościowe kompatybilne z obciążeniami generowanymi przez śruby w klasach 8.8 oraz 10.9.
Powłoki antykorozyjne: Detale dostarczane w stanie surowym (czarne) lub precyzyjnie zabezpieczone poprzez ocynk galwaniczny i ocynk ogniowy.
Zgodność z normami i certyfikacja: Standardy DIN 125-A, ISO 7089, ISO 7090, dyrektywa PED 2014/68EU, EN 10269, AD 2000 Merkblatt oraz rygorystyczna dokumentacja EN 10204 (w tym certyfikat 3.1 i 3.2).
Komplementarne elementy instalacji ciśnieniowych
Bezpieczne i pozbawione nieszczelności połączenia kołnierzowe opierają się na współpracy odpowiednio skompletowanych detali. Aby wykorzystać pełny potencjał płaskich podkładek oporowych, zaleca się dobór pozostałych komponentów z naszych atestowanych linii produkcyjnych:
Śruby dwustronne na zamówienie – certyfikowane szpilki ciśnieniowe z gwintem pełnym lub częściowym, które wchodząc w interakcję z nakrętkami i podkładkami, tworzą bezpieczne układy o wysokiej sprężystości.
Śruby z łbem sześciokątnym na zamówienie – znormalizowane wyroby gwintowane wykorzystywane do mocowania aparatury kontrolnej i zaworów, gdzie podkładka dba o równomierne przeniesienie obciążenia z łba śruby na stalowy korpus.
Nakrętki na zamówienie – solidne nakrętki sześciokątne, wysokie oraz kołnierzowe, które bezpiecznie zamykają cały układ ciśnieniowy.
Ochrona węzłów w instalacjach o podwyższonym ryzyku
Odpowiednio twarda podkładka płaska spełnia w środowisku ciśnieniowym kluczowe zadanie inżynieryjne. Elementy pracujące według wytycznych dyrektywy PED poddawane są potężnym siłom osiowym w momencie naprężania złączy przy użyciu urządzeń hydraulicznych. Zastosowanie utwardzanej podkładki izoluje relatywnie bardziej miękką stal samej flanszy od obracającego się gwintu, chroniąc przylgę przed głębokim zarysowaniem i wygnieceniem.
Integralność ciężkiej aparatury przesyłowej jest ściśle uzależniona od parametrów metalurgicznych złącza. Z tego powodu nasza kontrolowana na każdym kroku produkcja elementów złącznych zgodnych z PED opiera się wyłącznie na ulepszanych cieplnie stopach węglowych i żarowytrzymałych (+ QT). Zapewnia to utrzymanie kształtu podkładki przy wysokich naciskach powierzchniowych i pozwala rurociągom bezpiecznie przechodzić testy weryfikacyjne przed jednostkami dozoru technicznego.
Najczęściej poruszane kwestie
Czym różnią się podkładki DIN 125-A od ISO 7089 i ISO 7090?
Norma DIN 125-A to klasyczne, wciąż najpowszechniej używane oznaczenie płaskich podkładek okrągłych bez fazowania krawędzi zewnętrznej. W nowej nomenklaturze międzynarodowej ten sam produkt opisany jest normą ISO 7089. Z kolei norma ISO 7090 dotyczy podkładek płaskich posiadających sfazowaną (lekko ściętą) krawędź zewnętrzną, co w starszym systemie odpowiadało normie DIN 125-B.
Kiedy warto zdecydować się na podkładki z ocynkiem ogniowym?
Warstwa cynku ogniowego jest doskonałym wyborem w przypadku, gdy podkładki ze stali kotłowej mają pracować na otwartym powietrzu, w korozyjnym środowisku zakładów chemicznych lub rafinerii. Należy jednak mieć na uwadze temperaturę roboczą medium – w instalacjach przekraczających 250°C powłoka cynkowa traci swoje właściwości i staje się zagrożeniem dla struktury stali. W aplikacjach gorących stosuje się detale bez powłok.
Dlaczego atest 3.2 jest tak ważny dla elementów pracujących pod ciśnieniem?
Jeżeli instalacja posiada najwyższą kategorię zagrożenia (np. systemy pary przegrzanej), prawo wymaga pełnej kontroli nad zastosowanym materiałem hutniczym. Świadectwo 3.1 potwierdza wykonanie testów przez producenta, natomiast certyfikat 3.2 obliguje do obecności niezależnego inspektora zewnętrznego (np. z UDT), który osobiście weryfikuje parametry wytrzymałościowe i chemiczne partii, stanowiąc twardy dowód dopuszczenia do eksploatacji.
Ekspert Elgo radzi
Często spotykanym błędem podczas prac montażowych na rurociągach rafineryjnych jest traktowanie podkładki wyłącznie jako elementu dystansowego, mającego za zadanie powiększenie powierzchni docisku na flanszy. Zdarza się układanie podkładek zanieczyszczonych lub nierównych bezpośrednio w kierunku obracającej się nakrętki. Warto pamiętać, że głównym zadaniem podkładki ciśnieniowej jest zapewnienie twardej, stabilnej i gładkiej płaszczyzny poślizgu dla gwintu. Jej powierzchnia musi być zawsze w pełni czysta, a przy aplikacjach wysokotemperaturowych zaleca się dodatkowe pokrycie styku cienką warstwą pasty montażowej (np. miedzianej lub grafitowej). Należy zwrócić uwagę, że takie przygotowanie znacząco zmniejsza współczynnik tarcia. Daje to inżynierom pewność, że docelowy moment zadany na kluczu dynamometrycznym przełoży się na odpowiednie naprężenie szpilki, a nie ulegnie rozproszeniu na pokonywanie lokalnych oporów zatartej stali.
