ISO 4014 Śruby z łbem sześciokątnym, gwint częściowy
ISO 4017 Śruby z łbem sześciokątnym, gwint pełny
Atestowane śruby z łbem sześciokątnym do instalacji ciśnieniowych to uniwersalne i wysoce wytrzymałe elementy złączne, rygorystycznie przystosowane do pracy pod nadzorem dyrektywy PED. W tej podkategorii oferujemy precyzyjnie wykonane śruby z gwintem częściowym (zgodne z normą ISO 4014) oraz warianty z gwintem na całej długości trzpienia (zgodne z normą ISO 4017). Produkowane z certyfikowanych stali kotłowych i stopów żarowytrzymałych, gwarantują stabilne i trwałe łączenie kołnierzy, zaworów oraz zaawansowanej aparatury w sektorze energetycznym i petrochemicznym.
Najważniejsze informacje na start
Dostępny asortyment: śruby sześciokątne z gwintem częściowym ISO 4014 (odpowiednik DIN 931) oraz śruby sześciokątne z gwintem pełnym ISO 4017 (odpowiednik DIN 933).
Wykorzystywane materiały: atestowana stal kotłowa i stal do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT), stal żarowytrzymała (np. 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT) oraz stale kwasoodporne (A2, A4).
Gwinty i powłoki antykorozyjne: znormalizowany gwint metryczny; detale surowe (czarne), ocynkowane galwanicznie lub zabezpieczone ocynkiem ogniowym.
Zgodność z normami i certyfikacja: dyrektywa PED 2014/68EU, rygorystyczna norma EN 10269, AD 2000 Merkblatt oraz dokumentacja odbiorowa EN 10204 (wymagany certyfikat 3.1 i 3.2).
Bezpieczeństwo i trwałość połączeń ciśnieniowych
Przemysłowe śruby sześciokątne to kluczowy komponent montażowy w budowie zaawansowanych rurociągów przesyłowych, stacji redukcyjnych i wymienników ciepła. Zastosowanie wariantu z gwintem częściowym (ISO 4014) pozwala na bezpieczne przenoszenie potężnych sił ścinających w strefie gładkiego trzpienia. Z kolei modele z gwintem pełnym (ISO 4017) dają dużą elastyczność w dokręcaniu elementów o zmiennej grubości, ułatwiając swobodne dociągnięcie kołnierzy do samej krawędzi łba. Konstruując odpowiedzialne połączenia kołnierzowe, należy unikać ryzyka pęknięć, dlatego bezwzględnie stosuje się stopy o zbadanej udarności (takie jak np. sprawdzona stal 42CrMo4).
Nasza atestowana produkcja śrub i nakrętek dla energetyki podlega ścisłemu nadzorowi technologicznemu, dzięki czemu każdy opuszczający zakład detal zachowuje optymalną plastyczność i sprężystość. Przetwarzamy wyłącznie certyfikowaną stal od renomowanych dostawców hutniczych, gwarantując inwestorom pełne bezpieczeństwo eksploatacyjne przy ciśnieniowym przesyle przegrzanej pary czy agresywnych gazów.
Najczęściej poruszane kwestie
Kiedy wybrać śrubę z gwintem częściowym (ISO 4014), a kiedy z gwintem pełnym (ISO 4017)? Wybór zależy od charakterystyki obciążeń. Śruby ISO 4014 (z gwintem niepełnym) stosuje się tam, gdzie złącze poddawane jest silnym naprężeniom poprzecznym (ścinającym) – masywny, gładki trzpień znacznie lepiej znosi takie siły niż strefa naciętego gwintu. Śruby ISO 4017 (z gwintem pełnym do samego łba) wykorzystuje się z reguły przy łączeniu cieńszych profili instalacyjnych, cienkich flansz lub podczas wkręcania elementu w płytki, nagwintowany otwór korpusu.
Czy śruby z łbem sześciokątnym do instalacji PED można cynkować ogniowo? Tak, powłoka cynku ogniowego jest rewelacyjnym rozwiązaniem chroniącym śruby ze stali kotłowej przed surową korozją atmosferyczną panującą np. w rafineriach. Trzeba jednak bezwzględnie pamiętać, że jeśli instalacja ma pracować w wysokich temperaturach roboczych (powyżej 200-250°C), warstwa cynku straci swoje właściwości fizyczne i może negatywnie oddziaływać na strukturę stali. Do najgorętszych środowisk dostarczamy detale wyłącznie w stanie surowym.
Co oznacza dopisek „+ QT” przy gatunkach stali, np. 25CrMo4 + QT? Międzynarodowy skrót „+ QT” (z ang. Quenched and Tempered) oznacza stal poddaną profesjonalnej obróbce cieplnej, czyli ulepszaniu cieplnemu (hartowaniu z następującym po nim wysokim odpuszczaniem). Taki proces radykalnie zwiększa wytrzymałość mechaniczną rdzenia śruby oraz jej ogólną sprężystość, co jest kluczowe dla elementów złącznych PED pracujących w środowiskach skrajnie zmiennego ciśnienia.
Ekspert Elgo radzi
Kiedy kompletujecie zestawienie materiałowe na śruby z łbem sześciokątnym do skręcania masywnych zasuw ciśnieniowych, zwróćcie baczną uwagę na spasowanie otworów w kołnierzu z gładką częścią trzpienia śruby ISO 4014. Wiele razy ratowałem sytuację, w której inżynier prawidłowo wytypował śruby z gwintem częściowym do przeniesienia silnego ścinania, ale przez zbyt duże otwory wylotowe we flanszach, całe uderzenie hydrauliczne i tak opierało się na strefie zwojów gwintu! Jeśli otwory kołnierzowe na waszej instalacji mają znaczący luz montażowy, sugeruję rozważenie zastosowania dotaczanych na wymiar śrub pasowanych, by uniknąć katastrofalnego ścięcia całego złącza przy skoku ciśnienia.
Elgo – produkcja i dystrybucja dla wymagających branż przemysłu
Elgo od wielu lat buduje pozycję doświadczonego producenta i zaufanego dystrybutora zaawansowanych wyrobów montażowych, aktywnie wspierając rozbudowę infrastruktury budowlanej i przemysłowej. Szeroki i nowoczesny park maszynowy gwarantuje nam dużą przepustowość i sprawną obróbkę materiałów węglowych oraz stopowych. Specjalizujemy się w realizowaniu specyfikacji pod dany projekt, dostarczając między innymi docięte pręty gwintowane do bezpiecznego osadzania maszyn w fundamentach betonowych. Zaopatrujemy też inwestycje budowlane w atestowane śruby sprężane HV, niesprężane SB oraz detale wykończone trwałym ocynkiem ogniowym.
Biorąc pod uwagę surowe zasady bezpieczeństwa panujące w ciepłownictwie i petrochemii, nasza atestowana produkcja układów montażowych pod dozór UDT prowadzona jest w ścisłym rygorze dyrektywy ciśnieniowej PED. Dominujemy w przetwarzaniu ulepszanych cieplnie, certyfikowanych stali żarowytrzymałych (np. 25CrMo4 czy 42CrMo4), dostarczając solidny sprzęt montażowy na rurociągi przesyłowe. Realizujemy również zlecenia na niestandardowe elementy w oparciu o rysunki techniczne inżynierów.
W naszych szeregach pracują wykwalifikowani eksperci produktowi, którzy pomagają w weryfikacji i doborze odpowiednich stopów materiałowych do specyfiki lokalnych obciążeń zmęczeniowych. Jeżeli Twoja inwestycja opiera się na komponentach ze stali specjalnych lub oczekujesz wzorowego zarządzenia logistyką dostaw na plac budowy, skontaktuj się z naszym działem handlowym. Gwarantujemy profesjonalne zabezpieczenie dostaw dla całego Twojego projektu.
Sprawdź więcej artykułów o elementach złącznych

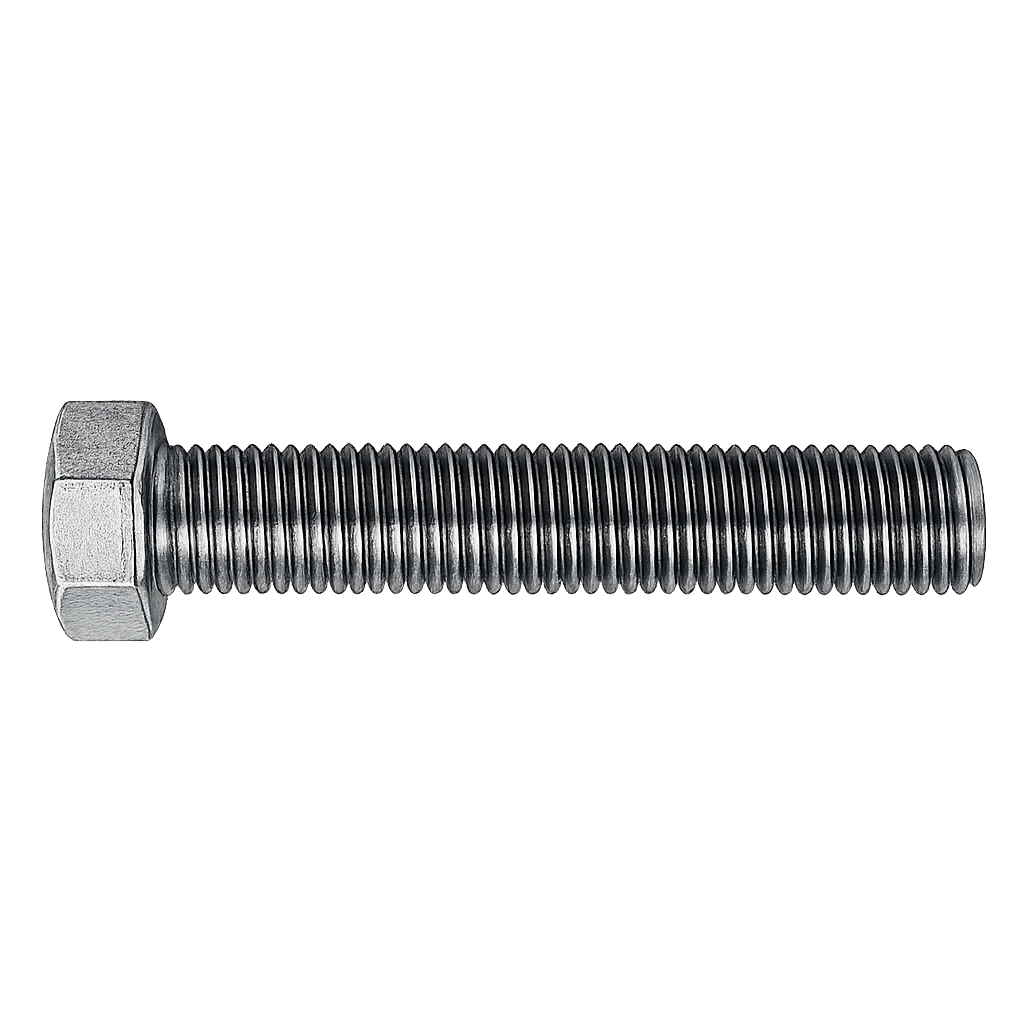

ISO 4017 Śruby z łbem sześciokątnym, gwint pełny
Atestowane śruby z łbem sześciokątnym ISO 4017 (powszechnie znane jako śruby z pełnym gwintem DIN 933) to uniwersalne komponenty montażowe, zaprojektowane z myślą o tworzeniu wysoce odpornych złączy w instalacjach podlegających rygorom dyrektywy ciśnieniowej PED. Wytwarzane z certyfikowanych stopów do ulepszania cieplnego oraz zaawansowanej stali kotłowej, zapewniają wymaganą szczelność i bezpieczeństwo w najtrudniejszych środowiskach przemysłowych. Pełne nagwintowanie trzpienia umożliwia elastyczne i mocne dokręcanie elementów o niewielkiej lub zmiennej grubości, co czyni je kluczowymi elementami w nowoczesnych rurociągach i stacjach przesyłowych.
Najważniejsze informacje na start
Zakres wymiarów (produkcja na zamówienie): średnice od M12 do M80, długości całkowite od 25 do 600 mm.
Wykorzystywane materiały: sprawdzona stal do ulepszania cieplnego i stal żarowytrzymała (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT, 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT) oraz stale odporne na korozję (A2, A4).
Klasy wytrzymałości: 8.8 oraz 10.9 (dla dedykowanych stopów węglowych).
Gwinty i wykończenie: znormalizowany gwint metryczny; powierzchnia w stanie surowym (czarna), powłoka z ocynku galwanicznego lub ocynk ogniowy.
Zgodność normatywna i certyfikacja: specyfikacja ISO 4017 (DIN 933), dyrektywa PED 2014/68EU, EN 10269, AD 2000 Merkblatt oraz atesty materiałowe EN 10204 (wymagany certyfikat 3.1 i 3.2).
Stabilność konstrukcji w trudnych warunkach ciśnieniowych
W przemysłowych węzłach instalacyjnych śruby z gwintem pełnym odgrywają niesamowicie ważną rolę. Gwint precyzyjnie nacięty aż do samego spodu łba sześciokątnego pozwala na stabilne mocowanie cienkich kołnierzy, pokryw rewizyjnych oraz drobniejszej armatury bez obaw, że nakrętka zablokuje się na gładkim fragmencie trzpienia. Opracowując odpowiedzialne połączenia kołnierzowe, inżynierowie chętnie dobierają znormalizowane wyroby ISO 4017, ponieważ dają one ogromną swobodę w kompletacji ciasnych układów cieplnych i gazowych.
Bezpieczna praca rurociągów przesyłowych wymaga stosowania stopów odpornych na wysokie obciążenia mechaniczne i pełzanie temperaturowe (takich jak gatunek 42CrMo4 + QT). Nasza ścisła i certyfikowana produkcja elementów złącznych zgodnych z PED prowadzona jest pod rygorystyczną kontrolą wymiarów oraz właściwości fizycznych poszczególnych partii materiałowych. Znakomita weryfikacja jakościowa sprawia, że elementy złączne PED opuszczające nasz zakład wspierają bezawaryjną pracę systemów nawet przy nagłych skokach ciśnienia przesyłanych czynników.
Najczęściej poruszane kwestie
Dlaczego śruby z pełnym gwintem (ISO 4017) są tak chętnie stosowane przy cienkich złączach? Gwint metryczny doprowadzony pod sam łeb sześciokątny pozwala na silne i skuteczne dociśnięcie detali o minimalnej grubości flanszy. Zapewnia to również możliwość wkręcania śruby bezpośrednio w nagwintowane otwory w cienkościennych obudowach i korpusach maszyn. Zastosowanie w takich miejscach śruby z gwintem częściowym wymuszałoby sztuczne dystansowanie połączenia grubymi podkładkami.
Czy śruby z łbem sześciokątnym do instalacji PED zawsze muszą posiadać certyfikat 3.2? Wymóg odbioru przez inspektora i posiadania certyfikatu 3.1 lub 3.2 uzależniony jest od kategorii ryzyka danej instalacji oraz od rygorów określonych przez projektanta. Świadectwo 3.2, wystawiane w obecności niezależnego rzeczoznawcy z zewnątrz, jest zazwyczaj obowiązkowe przy rurociągach pracujących pod wysokim ciśnieniem z wysoce gorącymi lub stwarzającymi zagrożenie mediami.
Czy można bezpiecznie cynkować stopy takie jak 21CrMoV5-7? Choć proces nakładania powłoki cynkowej na wysoko ulepszaną cieplnie i żarowytrzymałą stal jest technologicznie wykonalny, to w środowiskach pracy przekraczających 250°C takie rozwiązanie jest odradzane. Cynk w tak ekstremalnych temperaturach przestaje chronić powłokę, a na dodatek może wejść w szkodliwą reakcję ze stopem, powodując pęknięcia. Przy takich parametrach standardem jest stosowanie wyłącznie surowych śrub ciśnieniowych.
Ekspert Elgo radzi
Podczas prowadzenia prac monterskich przy użyciu śrub z pełnym nagwintowaniem DIN 933 należy pamiętać o stosowaniu właściwych podkładek z obu stron kołnierza. Z racji tego, że gwint sięga do samej podstawy łba, twarde krawędzie zwojów mogą podczas silnego dociągania kluczem wgryzać się w bardziej miękką stal flanszy. Powoduje to powstawanie zarysowań, zdzieranie powłok antykorozyjnych i wywoływanie lokalnych naprężeń. Zastosowanie odpowiedniej, utwardzanej podkładki równomiernie rozkłada siłę docisku, zabezpiecza gniazdo elementu złącznego i znacznie ułatwia zachowanie wymaganej wartości momentu obrotowego.
Elgo – zaufany dostawca i partner technologiczny przemysłu
Elgo to nowoczesne i stabilne przedsiębiorstwo, zapewniające profesjonalne wsparcie montażowe dla najbardziej wymagających gałęzi przemysłu ciężkiego. Wykorzystując zaawansowany i rozbudowany park maszyn, zachowujemy pełną niezależność operacyjną oraz najwyższą sprawność w cięciu, walcowaniu i obróbce termicznej zróżnicowanych stopów. Z powodzeniem zaopatrujemy budowy strategiczne, dostarczając komponenty pod ścisłe specyfikacje, w tym elementy złączne do osadzania w fundamentach betonowych. Kompletujemy również materiał na konstrukcje stalowe, oferując śruby do złączy sprężanych HV i niesprężanych SB wraz z bogatym asortymentem w powłoce cynku ogniowego.
Pamiętając o bardzo wysokich standardach bezpieczeństwa narzucanych przez inżynierię chemiczną i ciepłownictwo, nasza produkcja układów złącznych dla przemysłu ciśnieniowego prowadzona jest w pełnej zgodności z wymogami dyrektywy PED. Koncentrujemy się na fachowym przetwórstwie certyfikowanych stali kotłowych i stopów żarowytrzymałych (m.in. gatunki 25CrMo4 oraz 42CrMo4), tworząc w ten sposób solidną bazę łączącą dla najważniejszych rurociągów w zakładach produkcyjnych. Podejmujemy się też realizacji nienormatywnych detali rysunkowych, asystując podczas procesów odbiorowych z instytucjami nadzoru.
Doświadczona kadra inżynieryjna Elgo stale służy swoją wiedzą przy optymalizacji procesów, pomagając w analizie obciążeń oraz przy weryfikacji odpowiednich klas stali ulepszanej cieplnie. Jeśli szukasz bezpośredniego i rzetelnego wytwórcy asortymentu ciśnieniowego lub potrzebujesz całościowej koordynacji wysyłek na obiekt budowlany, skontaktuj się ze specjalistami naszego działu handlowego. Profesjonalnie wesprzemy realizację całego procesu inwestycyjnego.
