Certyfikowane śruby dwustronne do instalacji ciśnieniowych PED to kluczowe komponenty odpowiadające za bezpieczeństwo i szczelność najbardziej obciążonych układów rurowych oraz połączeń kołnierzowych. W tej podkategorii oferujemy precyzyjnie wykonane pręty gwintowane DIN 976 oraz specjalistyczne śruby dwustronne zgodne z normami DIN 2510, PN-68/H-74302, DIN 939 oraz DIN 938 (wraz z ich odpowiednikami ISO). Produkowane ze specjalnie wyselekcjonowanych stali żarowytrzymałych i kotłowych, gwarantują one bezawaryjną pracę w warunkach drastycznych wahań ciśnień i ekstremalnie wysokich temperatur roboczych.
Najważniejsze informacje na start
Asortyment: pręty gwintowane DIN 976, śruby dwustronne DIN 2510, PN-68/H-74302, DIN 939, DIN 938.
Zastosowanie: łączenie kołnierzy w rurociągach parowych, budowa zaworów przemysłowych, wymienników ciepła oraz aparatury chemicznej.
Materiały: zaawansowane stale kotłowe i do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, 21CrMoV5-7 + QT) oraz stale odporne na korozję (A2, A4).
Certyfikacja: pełna zgodność z dyrektywą PED 2014/68/EU oraz dokumentacja odbiorowa w postaci atestów EN 10204-3.1 lub 3.2.
Bezpieczeństwo połączeń kołnierzowych pod stałym nadzorem
Śruby dwustronne pracujące pod rygorem dyrektywy ciśnieniowej podlegają ciągłym siłom rozciągającym, naprężeniom zmęczeniowym oraz zjawisku pełzania materiału. Odpowiedni dobór elementu, takiego jak śruba z przewężonym trzpieniem DIN 2510 czy klasyczna śruba dwustronna PN-68/H-74302, jest absolutnie kluczowy dla uniknięcia pęknięć czy rozszczelnień instalacji. Przetwarzamy wyłącznie certyfikowane gatunki stali, upewniając się, że każdy wytop posiada wymagane parametry plastyczności i udarności.
W procesie produkcji stawiamy na pełną identyfikowalność partii materiałowych. Oznacza to, że każda partia, od docinanych prętów gwintowanych DIN 976 po precyzyjne śruby wkręcane DIN 938 i DIN 939, przechodzi przez kontrolowany proces obróbki cieplnej i mechanicznej. Jeśli potrzebujesz pewnego partnera technologicznego dla swojego projektu, nasza produkcja PED w Elgo zapewnia doskonałą precyzję wymiarową oraz pełne bezpieczeństwo prawne, poparte atestami wydawanymi we współpracy z jednostkami notyfikowanymi.
Najczęściej poruszane kwestie
Dlaczego w instalacjach wysokociśnieniowych często stosuje się śruby dwustronne DIN 2510? Śruby wyprodukowane według normy DIN 2510 posiadają charakterystyczny, przewężony trzpień (jego średnica jest mniejsza niż średnica rdzenia gwintu). Taka budowa sprawia, że szpilka zyskuje na elastyczności i doskonale absorbuje naprężenia termiczne oraz uderzenia hydrauliczne. Znacznie zmniejsza to ryzyko trwałego odkształcenia lub zerwania połączenia kołnierzowego przy gwałtownych skokach ciśnienia i temperatury.
Czym różni się śruba dwustronna DIN 938 od DIN 939? Obie to śruby wkręcane, jednak różnią się długością części wkręcanej. W przypadku DIN 938 długość ta jest równa średnicy gwintu (1d), co sprawdza się przy wkręcaniu w elementy stalowe. W DIN 939 część wkręcana wynosi około 1,25 średnicy gwintu (1,25d), co zapewnia lepsze trzymanie w materiałach o mniejszej wytrzymałości, takich jak żeliwo.
Czy pręty gwintowane DIN 976 sprawdzają się w układach PED? Tak, docięte na wymiar pręty gwintowane DIN 976 są powszechnie stosowane w klasycznych połączeniach kołnierzowych przelotowych, gdzie z obu stron stosuje się nakrętki. Muszą być jednak wykonane z odpowiednio certyfikowanego materiału (np. stali kotłowej) i posiadać dokumentację odbiorową, aby spełniać te same rygorystyczne normy ciśnieniowe, co dedykowane śruby dwustronne.
Ekspert Elgo radzi
Przy montażu śrub dwustronnych w instalacjach rurociągowych, szczególnie w przypadku normy DIN 2510, niezwykle ważne jest precyzyjne stosowanie się do zalecanych momentów dokręcania. Zbyt mocne dociągnięcie takiej śruby powoduje plastyczne odkształcenie jej przewężonego trzpienia, co niweczy właściwości kompensacyjne elementu. Dodatkowo, jeśli pracujecie na śrubach kwasoodpornych (A2/A4) w strefach podwyższonych temperatur, koniecznie stosujcie odpowiednie pasty montażowe zapobiegające zacieraniu się gwintów. Uratuje to wam mnóstwo czasu, gdy po latach eksploatacji trzeba będzie zdemontować złącze w celu wymiany uszczelki.
Elgo – kompleksowe wsparcie i atestowana produkcja
Elgo od lat zaopatruje rynek w najwyższej klasy rozwiązania złączne, w pełni opierając się na własnym, nowoczesnym zapleczu maszynowym. Taka niezależność technologiczna pozwala nam na błyskawiczną i elastyczną obróbkę stali. Docinamy na dowolny wymiar pręty gwintowane, a także wytwarzamy solidne kotwy i elementy złączne do konstrukcji stalowych, które są niezastąpione przy bezpiecznym osadzaniu maszyn w fundamentach betonowych. Oferujemy również stały dostęp do atestowanych śrub sprężających HV, niesprężających SB oraz szerokiego asortymentu pokrytego ocynkiem ogniowym.
Z myślą o najbardziej wymagających branżach – chemicznej, petrochemicznej oraz energetycznej – funkcjonuje nasza certyfikowana produkcja elementów złącznych do urządzeń ciśnieniowych. Odpowiednio przetwarzamy specjalistyczne stale kotłowe i żarowytrzymałe (takie jak 25CrMo4 czy 42CrMo4). Pozwala nam to tworzyć bezawaryjne komponenty do połączeń kołnierzowych, a także wykonywać nietypowe wyroby bezpośrednio z rysunków technicznych, zawsze z zachowaniem pełnej dokumentacji odbiorowej dla UDT.
Nasz zespół tworzą doświadczeni eksperci, którzy na każdym kroku wspierają inżynierów i projektantów w typowaniu optymalnych stopów, dopasowanych do konkretnych obciążeń termicznych i mechanicznych. Nieważne, czy Twoja inwestycja wymaga skomplikowanych detali ciśnieniowych, czy zależy Ci na terminowej i bezproblemowej dostawie asortymentu złącznego prosto na budowę – skontaktuj się z naszym działem handlowym, a zagwarantujemy najwyższą jakość obsługi Twojego projektu.
Sprawdź więcej artykułów o elementach złącznych

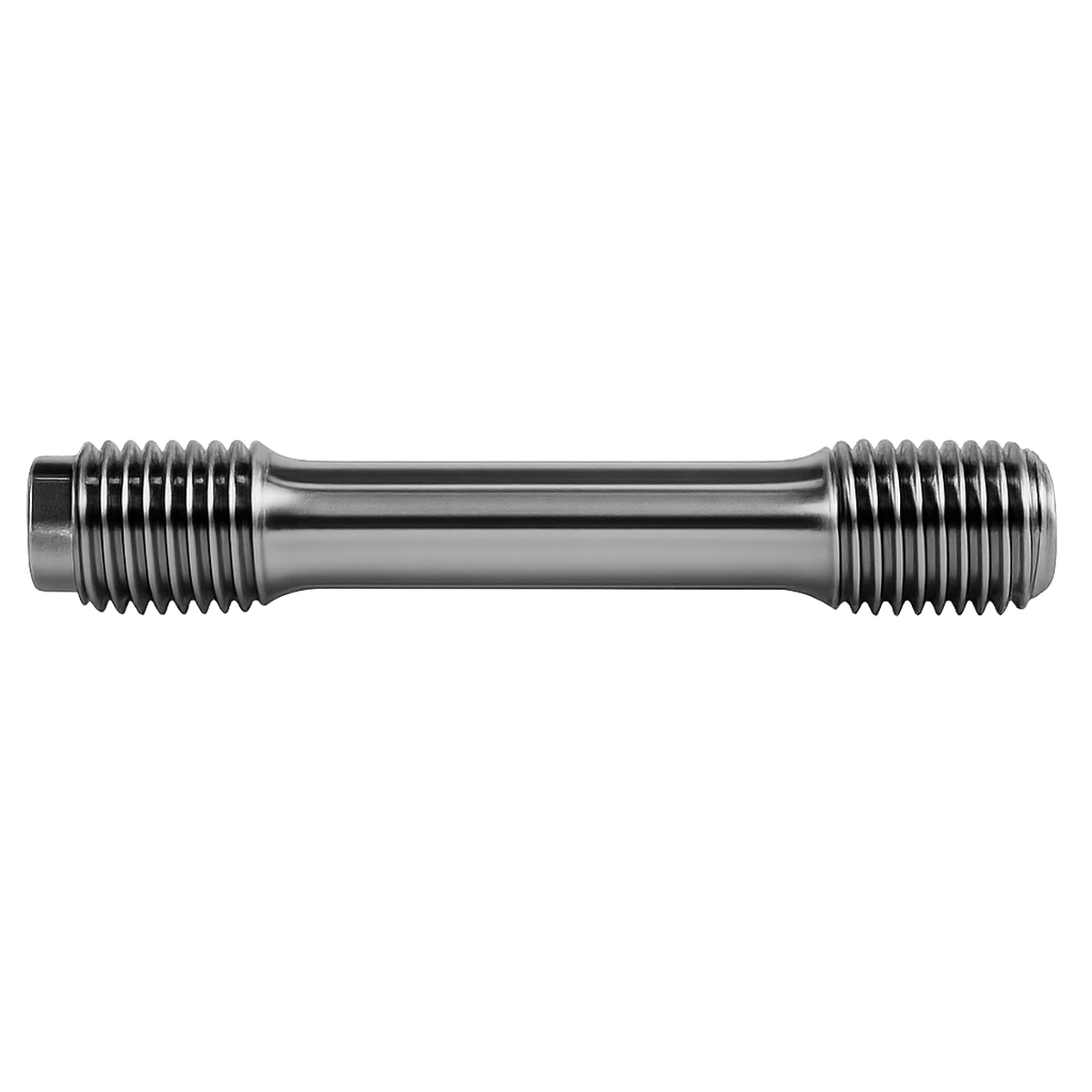

Śruby dwustronne DIN 2510
Specjalistyczne śruby dwustronne DIN 2510 to niezawodne elementy złączne z charakterystycznym przewężonym trzpieniem, zaprojektowane do przenoszenia ekstremalnych obciążeń w wymagających instalacjach ciśnieniowych. Dzięki swojej unikalnej geometrii doskonale kompensują naprężenia termiczne i uderzenia hydrauliczne, chroniąc połączenia kołnierzowe przed nagłym rozszczelnieniem. Produkowane ze ściśle certyfikowanych stali kotłowych i żarowytrzymałych, gwarantują pełne bezpieczeństwo eksploatacji rurociągów oraz zaawansowanej aparatury chemicznej.
Najważniejsze informacje na start
zakres średnic: M12 – M80
dostępne długości: 65 – 260 mm
materiały i klasy: stale odporne na korozję (A2, A4) oraz zaawansowane stale do ulepszania cieplnego i kotłowe (m.in. 25CrMo4 + QT, 21CrMoV5-7 + QT, C35 + QT, C45 + QT, 42CrMo4 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT)
powłoki antykorozyjne: oc.B (ocynk galwaniczny biały) oraz TZN (ocynk ogniowy)
rodzaj gwintu: metryczny
zgodność z normami: DIN 2510 L, DIN 2510-Z, DIN 2510-HR, DIN 2510-HS, DIN 2510-GS, DIN 2510-GR, DIN 2510-GQ, DIN 2510-HP, DIN 2510-HQ, DIN 2510-K, DIN 2510-GP, DIN 2510-KU, DIN 2510-ZU
certyfikacja jakościowa: PED 2014/68EU, EN 10204-3.1/3.2, EN 10269, AD 2000 Merkblatt
Konstrukcja absorbująca najwyższe naprężenia
Budowa śrub DIN 2510 opiera się na zastosowaniu przewężonego trzpienia, którego średnica jest mniejsza niż średnica rdzenia samego gwintu. To celowe rozwiązanie inżynieryjne nadaje szpilce niezwykłą elastyczność i sprężystość. W momencie gwałtownego wzrostu ciśnienia lub skoku temperatury wewnątrz rurociągu, śruba delikatnie się wydłuża, absorbując niszczące siły, a następnie płynnie powraca do pierwotnego kształtu. Zjawisko to skutecznie zapobiega trwałym odkształceniom gwintu i gwarantuje wzorową szczelność kołnierzy nawet przy zmiennych cyklach pracy. Z tego względu elementy te doskonale znoszą zmęczenie materiału i są powszechnie stosowane w sektorze energetycznym.
Obrabiamy wyłącznie surowce o rygorystycznie potwierdzonych parametrach mechanicznych i chemicznych, co jest niezbędne przy pracy z tak odpowiedzialnymi detalami. Nasza certyfikowana produkcja elementów złącznych do urządzeń ciśnieniowych odbywa się pod stałym nadzorem technologicznym, co zapewnia, że każda wyprodukowana śruba zachowa odpowiednią plastyczność i udarność, spełniając restrykcyjne wymogi jednostek notyfikowanych.
Najczęściej poruszane kwestie
Co oznaczają dodatkowe litery w normie, np. DIN 2510-L lub DIN 2510-Z?
Dodatkowe oznaczenia literowe definiują precyzyjny typ budowy końcówki śruby i kształt samego czopa. Na przykład wariant DIN 2510-L to standardowa śruba z dwoma nagwintowanymi końcami o jednakowej długości i płaskimi czołami. Z kolei wersje takie jak Z, GS czy KU różnią się obecnością specjalnych gniazd (np. pod klucz ułatwiający wkręcanie) lub specyficznymi fazowaniami przystosowanymi do odpowiednich nakrętek kołpakowych.
Dlaczego śruby z przewężonym trzpieniem wykonuje się ze stali 21CrMoV5-7?
Gatunek 21CrMoV5-7 to wysokiej klasy stal żarowytrzymała, stworzona specjalnie do stabilnej pracy w temperaturach dochodzących nawet do 540°C. Wykonana z niej śruba nie traci swoich właściwości sprężystych pod wpływem długotrwałego gorąca i jest wysoce odporna na zjawisko pełzania materiału. Stanowi to idealny wybór do skręcania korpusów turbin parowych i zaworów wysokotemperaturowych.
Czy mogę zastosować ocynk ogniowy (TZN) na śrubach DIN 2510?
Tak, na życzenie klienta aplikujemy powłoki takie jak ocynk ogniowy (TZN) czy galwaniczny biały (oc.B), jeśli środowisko otoczenia wymaga dodatkowego zabezpieczenia przed korozją. Trzeba jednak pamiętać, że przy ekstremalnie wysokich temperaturach roboczych wewnątrz instalacji ciśnieniowych (powyżej 200-250°C) powłoki cynkowe tracą swoje właściwości ochronne, dlatego dobór wykończenia zawsze warto skonsultować z technologiem.
Ekspert Elgo radzi
Kiedy montujecie szpilki DIN 2510 z przewężonym trzpieniem, pamiętajcie o absolutnej podstawie inżynieryjnej: nakrętki, które do nich dobieracie, muszą być odpowiednio wysokie (np. DIN 2510-NF) i wykonane z kompatybilnego materiału. Jeśli użyjecie zwykłej, niskiej nakrętki, to przy krytycznym obciążeniu instalacji gwint nakrętki zostanie ścięty, zanim elastyczny trzpień śruby w ogóle zdąży zapracować i skompensować naprężenia! I jeszcze jedna, równie ważna zasada – klucz dynamometryczny to wasz najlepszy przyjaciel na budowie. Szpilki ciśnieniowe dociągane „na wyczucie” przy użyciu przedłużki z rury tracą swoją projektową sprężystość już na etapie samego montażu.
