Atestowane nakrętki do instalacji ciśnieniowych to kluczowa kategoria wyrobów złącznych, zapewniająca szczelność i stabilność najbardziej odpowiedzialnych węzłów w przemyśle petrochemicznym, chemicznym oraz energetycznym. Nasza produkcja obejmuje rygorystycznie kontrolowane komponenty, w tym standardowe nakrętki sześciokątne, warianty wysokie do zwiększonych obciążeń osiowych, a także specjalistyczne nakrętki do połączeń kołnierzowych. Każda partia materiałowa przechodzi szczegółowe testy, gwarantując bezpieczną pracę rurociągów w warunkach skrajnych temperatur i wysokiego ciśnienia.
Najważniejsze informacje na start
Asortyment produkcyjny: nakrętki sześciokątne (DIN 934 / ISO 4032), nakrętki wysokie (DIN 934 H / ISO 4033) oraz nakrętki do kołnierzy i szpilek z przewężką (DIN 2510-5).
Przetwarzane materiały: certyfikowana stal kotłowa (m.in. 25CrMo4 + QT, 42CrMo4 + QT) oraz stale żarowytrzymałe poddawane ulepszaniu cieplnemu (np. 21CrMoV5-7 + QT, X22CrMoV12-1 + QT).
Zakres średnic i klas wytrzymałości: precyzyjne gwinty metryczne i calowe od M12 do M80 w klasach twardości odpowiadających danej aplikacji (np. 8, 10).
Zgodność normatywna: dyrektywa ciśnieniowa PED 2014/68EU, przepisy AD 2000 Merkblatt oraz normy materiałowe EN 10269.
Badania i odbiory: pełna dokumentacja EN 10204 (wymagane certyfikaty 3.1, a w zastosowaniach krytycznych certyfikat 3.2 z udziałem jednostki notyfikowanej).
Komplementarne elementy instalacji ciśnieniowych
Szczelne i bezpieczne połączenia kołnierzowe wymagają integracji dopasowanych komponentów montażowych. Aby zapewnić pełną stabilność węzłów opartych na nakrętkach DIN, rekomendujemy wykorzystanie sprawdzonych elementów z poniższych kategorii:
Śruby dwustronne na zamówienie – atestowane szpilki z gwintem na całej długości lub szpilki z przewężką, stanowiące główną oś nośną dla nakrętek wysokich i kołnierzowych.
Śruby z łbem sześciokątnym na zamówienie – rozwiązania z gwintem pełnym lub częściowym, stosowane powszechnie do bezpośredniego mocowania zaworów i aparatury do korpusów stalowych.
Podkładki na zamówienie – utwardzane podkładki płaskie, które równomiernie przenoszą potężną siłę docisku z nakrętki na flanszę, chroniąc materiał przed zarysowaniem w trakcie dokręcania.
Bezpieczeństwo złączy pracujących pod dozorem UDT
Profesjonalnie wykonana nakrętka sześciokątna bezpośrednio odpowiada za to, czy rurociąg przesyłowy utrzyma zakładane parametry pracy. W instalacjach objętych dyrektywą PED nie ma miejsca na kompromisy materiałowe. Wykorzystujemy stale węglowe i stopowe ulepszane cieplnie (+ QT), które charakteryzują się bardzo wysoką granicą plastyczności i odpornością na pełzanie. Gwarantuje to brak zjawiska luzowania się flansz nawet w warunkach ciągłych wibracji układu.
Wdrożenie do oferty precyzyjnych gwintów calowych ułatwia inżynierom utrzymanie ruchu oraz serwisowanie amerykańskiej aparatury pomiarowej na terenie nowoczesnych rafinerii. Nasza kontrolowana na każdym kroku produkcja układów montażowych dla przemysłu ciśnieniowego dba o powtarzalność każdej serii, zapewniając bezstresowe przejście prób hydraulicznych i audytów zewnętrznych.
Najczęściej poruszane kwestie
Czym kierować się przy wyborze pomiędzy nakrętką standardową DIN 934 a wysoką DIN 934 H?
Podstawowym kryterium jest wielkość obciążeń osiowych oraz wibracji występujących na danym złączu. Nakrętki wysokie (DIN 934 H / ISO 4033) posiadają dłuższą strefę gwintowaną, co pozwala na przeniesienie większych sił na szpilkę bez ryzyka ścięcia zwojów. Stosuje się je zazwyczaj w węzłach narażonych na ekstremalne pulsacje ciśnienia.
W jakich instalacjach obowiązkowo stosuje się nakrętki DIN 2510-5?
System złączy DIN 2510 (składający się ze śruby z przewężką oraz nakrętki z kołnierzem oporowym) zaprojektowano do pracy w najwyższych temperaturach, gdzie dochodzi do silnej rozszerzalności cieplnej metali. Nakrętka DIN 2510-5 pozwala szpilce na kontrolowaną, elastyczną pracę osiową, chroniąc złącze kołnierzowe przed trwałym odkształceniem.
Jakie certyfikaty potwierdzają jakość nakrętek dla energetyki?
Dla wyrobów podlegających przepisom ciśnieniowym kluczowym dokumentem jest atest materiałowy według EN 10204. Certyfikat 3.1 wystawiany jest przez niezależny od działu produkcji pion kontroli w zakładzie wytwórcy. Z kolei certyfikat 3.2 – obowiązkowy dla instalacji o najwyższym stopniu ryzyka – wymaga obecności i potwierdzenia przez inspektora jednostki zewnętrznej (np. z ramienia UDT).
Ekspert Elgo radzi
Nadzorując prace montażowe na węzłach wysokotemperaturowych, nagminnie spotykam się z problemem ignorowania czystości i odpowiedniego smarowania gwintów. Kiedy wkręcacie nakrętki na szpilki ze stali kotłowej w warunkach polowych, drobinki piasku lub rdzy pozostałe na zwojach działają jak twardy materiał ścierny. Pod wpływem nacisku wywieranego przez klucz hydrauliczny doprowadza to do natychmiastowego zatarcia połączenia (zjawisko galling). Zawsze przed skręcaniem oczyśćcie gwinty twardą szczotką i zaaplikujcie pastę zapobiegającą zacieraniu (np. na bazie miedzi, odpowiednią do temperatury roboczej rurociągu). To mały krok, który oszczędzi wam przecinania szlifierką zatartej nakrętki podczas kolejnego, kosztownego przestoju remontowego.
Elgo – innowacyjna produkcja elementów złącznych
Jesteśmy solidnym producentem i docenianym partnerem logistycznym dla nowoczesnego przemysłu ciężkiego, aktywnie wspierającym rozbudowę kluczowej infrastruktury. Obszerny i zaawansowany park maszynowy pozwala nam na samodzielne cięcie, walcowanie i termiczną obróbkę trudnych stopów stali. Obsługujemy duże projekty, dostarczając z najwyższą precyzją cięte na wymiar pręty gwintowane do kotwienia konstrukcji stalowych w betonie. Zaopatrujemy bezpośrednio obiekty budowlane, dostarczając złącza do konstrukcji sprężanych HV i niesprężanych SB, w tym bardzo szeroki wachlarz detali w antykorozyjnym ocynku ogniowym.
Rozumiejąc restrykcyjne wytyczne sektora petrochemicznego i gazowego, nasza certyfikowana produkcja dla branży ciśnieniowej PED opiera się w stu procentach na rygorach dyrektywy PED. Skupiamy się na profesjonalnym przetwarzaniu ulepszanych cieplnie stali węglowych oraz żarowytrzymałych (m.in. gatunki 25CrMo4 czy 42CrMo4), budując w ten sposób bezpieczną bazę nośną dla głównych ciągów przesyłowych. Podejmujemy się też realizacji nietypowych detali na podstawie dostarczonych rysunków technicznych, pomagając w przygotowaniu pełnej dokumentacji odbiorowej.
Zespół doradców technicznych Elgo na bieżąco wspiera technologów w kalkulacjach oraz przy weryfikacji odpowiednich klas materiałowych. Jeśli stoisz przed wyzwaniem znalezienia pewnego wykonawcy detali ciśnieniowych lub zależy Ci na doskonałej koordynacji logistyki pod konkretny obiekt budowlany, skontaktuj się z naszym działem handlowym. Zaopiekujemy się płynną i terminową dostawą materiałów dla Twojego projektu.
Sprawdź więcej artykułów o elementach złącznych

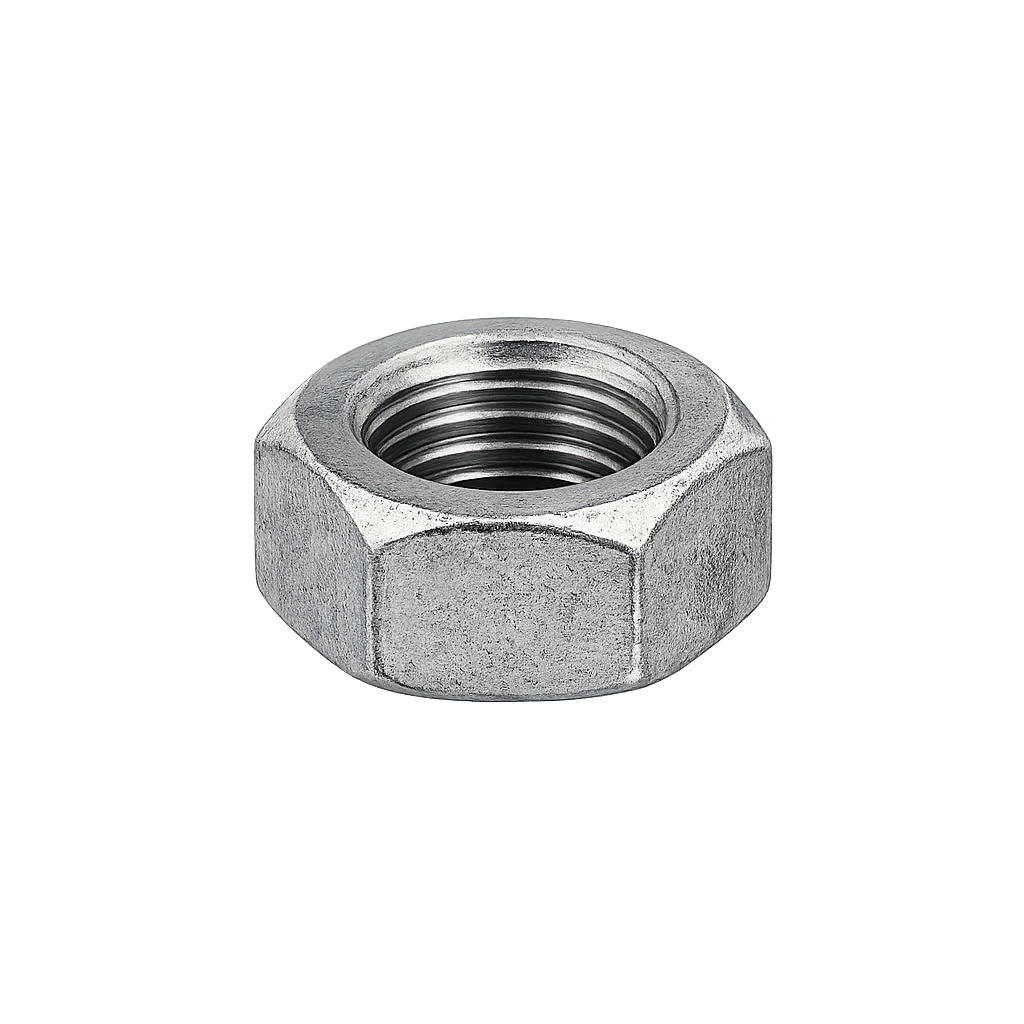

DIN 934 Nakrętki sześciokątne
Atestowane nakrętki sześciokątne DIN 934 (występujące również pod zaktualizowaną normą ISO 4032) to powszechnie stosowane, solidne komponenty montażowe, zaprojektowane do zamykania i zabezpieczania krytycznych węzłów instalacyjnych. Tworzone z myślą o środowiskach wysokociśnieniowych, powstają z rygorystycznie badanej stali kotłowej oraz stopów żarowytrzymałych. Doskonale sprawdzają się przy skręcaniu kołnierzy, pokryw włazów i ciężkiej armatury w przemyśle chemicznym, naftowym oraz energetycznym.
Najważniejsze informacje na start
Zakres produkowanych wymiarów: średnice gwintu od M12 do M80.
Wykorzystywane materiały: wysokogatunkowa stal kotłowa i stopowa do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT), zaawansowana stal żarowytrzymała (np. 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT) oraz stale kwasoodporne (A2, A4).
Klasy wytrzymałości: 8 oraz 10 (odpowiadające parametrom roboczym śrub w klasach 8.8 i 10.9).
Gwinty i powłoki antykorozyjne: precyzyjny gwint metryczny oraz calowy; powierzchnia w stanie surowym (czarna), ocynk galwaniczny lub ocynk ogniowy.
Zgodność z normami i certyfikacja: normy DIN 934 oraz ISO 4032, dyrektywa PED 2014/68EU, EN 10269, AD 2000 Merkblatt oraz udokumentowane atesty materiałowe EN 10204 (w tym certyfikat 3.1 i 3.2).
Komplementarne elementy instalacji ciśnieniowych
Aby połączenia kołnierzowe funkcjonowały bezawaryjnie, nakrętki DIN 934 muszą współpracować z dopasowanymi wyrobami tej samej klasy jakościowej. W ramach kompleksowej obsługi inwestycji realizujemy produkcję powiązanych detali złącznych:
Śruby dwustronne na zamówienie – atestowane szpilki niezbędne do skręcania zasuw i flansz, które tworzą z nakrętkami DIN 934 bezpieczne układy nośne.
Śruby z łbem sześciokątnym na zamówienie – warianty ciśnieniowe z gwintem pełnym lub częściowym do bezpośredniego łączenia korpusów.
Podkładki na zamówienie – twarde podkładki płaskie równomiernie rozkładające siłę docisku, chroniące powierzchnię kołnierza przed uszkodzeniem w trakcie operowania kluczem dynamometrycznym.
Bezpieczeństwo złączy w instalacjach o podwyższonym ryzyku
Odpowiednio dopasowana nakrętka sześciokątna to element determinujący ostateczną nośność całego układu śrubowego. Budując wielkogabarytowe instalacje przesyłowe, inżynierowie stawiają na sprawdzone standardy DIN i ISO, które gwarantują właściwy rozkład sił naprężających zwoje. Dostępność gwintów calowych w naszej ofercie stanowi istotne ułatwienie dla zakładów petrochemicznych i rafinerii, które funkcjonują w oparciu o urządzenia i rurociągi projektowane według amerykańskich standardów ASME/ANSI.
Aby instalacja bezpiecznie znosiła skoki ciśnienia i temperatury bez ryzyka pełzania złączy, niezbędne jest stosowanie stopów węglowych poddawanych procesom ulepszania cieplnego (+ QT). Nasza ściśle kontrolowana produkcja nakrętek i komponentów złącznych zgodnych z PED funkcjonuje pod nadzorem technologicznym na każdym etapie walcowania i obróbki termicznej. Dbamy o nienaganny zarys gwintów wewnętrznych, co sprawia, że nakrętki do instalacji ciśnieniowych PED gładko współpracują ze szpilkami i bez najmniejszych opóźnień przechodzą procedury odbiorowe przed jednostkami notyfikowanymi.
Najczęściej poruszane kwestie
Czym różni się nakrętka DIN 934 od ISO 4032?
Norma ISO 4032 jest międzynarodowym, nowszym odpowiednikiem niemieckiej normy DIN 934. Główne różnice pomiędzy nimi polegają na nieznacznie zmienionych wymiarach pod klucz (tzw. rozmiarach łba) dla konkretnych średnic, na przykład dla M10, M12, M14 i M22, a także na ustandaryzowanej wysokości samej nakrętki, co pozwala na przeniesienie nieznacznie większych obciążeń próbnych.
Dlaczego klasa nakrętki musi być skorelowana z klasą śruby?
Zasada inżynieryjna zakłada, że złącze śrubowe powinno zostać zaprojektowane w taki sposób, aby w przypadku ekstremalnego przeciążenia instalacji jako pierwsza zniszczeniu uległa śruba (poprzez plastyczne wydłużenie trzpienia), a nie gwint nakrętki (poprzez nagłe ścięcie zwojów). Z tego powodu nakrętki ISO 4032 w klasie 8 stosuje się do śrub 8.8, a nakrętki w klasie 10 rezerwuje się dla wysoko obciążonych śrub w klasie 10.9.
Jakie atesty są obligatoryjne dla nakrętek pracujących przy rurociągach parowych?
Każdy detal wchodzący w skład instalacji podlegającej dyrektywie ciśnieniowej musi posiadać odpowiednią dokumentację. Zazwyczaj jest to certyfikat 3.1 lub 3.2 wydawany na podstawie badań próbki z danego wytopu. W przypadku głównych rurociągów przesyłowych o wysokim parametrze pary wodnej, dokument 3.2 – poświadczony pieczęcią niezależnego rzeczoznawcy UDT – jest wymagany prawnie w celu dopuszczenia obiektu do bezpiecznej eksploatacji.
Ekspert Elgo radzi
Podczas nadzorowania prac przy skręcaniu wysokotemperaturowych połączeń kołnierzowych zwracam szczególną uwagę na zjawisko zacierania się gwintów (galling). Częstym i niezwykle kosztownym w skutkach błędem jest skręcanie na sucho nakrętek ze stali kotłowej lub nierdzewnej ze szpilkami z tego samego stopu. Pod wpływem dużego momentu obrotowego generowanego przez klucze hydrauliczne oraz tarcia w zwojach dochodzi do zimnego spawania się materiału. Skutkuje to zablokowaniem nakrętki jeszcze przed osiągnięciem właściwego docisku flanszy. Zawsze przestrzegajcie procedur stosowania wysokiej klasy past zapobiegających zacieraniu (tzw. anti-seize) na bazie ceramiki, miedzi lub grafitu, aby zagwarantować sobie poprawne napięcie złącza i możliwość bezinwazyjnego demontażu podczas przyszłych prac serwisowych.
Elgo – produkcja i dystrybucja wspierająca zaawansowane inwestycje
Elgo funkcjonuje na krajowym rynku jako sprawdzony wytwórca i zaufany dostawca profesjonalnych elementów montażowych. Dobrze wyposażony park maszynowy gwarantuje nam duży stopień niezależności produkcyjnej, umożliwiając terminowe cięcie i obróbkę wielu gatunków stali. Obsługujemy strategiczne projekty infrastrukturalne, dostarczając w krótkim czasie docięte pręty do kotwienia konstrukcji stalowych w fundamentach. Sprawnie zaopatrujemy też placówki budowlane w certyfikowane śruby do połączeń sprężanych HV, wyroby niesprężane SB oraz obszerny asortyment zabezpieczony odporną powłoką cynku ogniowego.
Mając na uwadze rygorystyczne kryteria stawiane przez inżynierię petrochemiczną i ciepłownictwo, nasza produkcja komponentów złącznych zgodnych z PED opiera się w pełni na wytycznych dyrektywy ciśnieniowej. Koncentrujemy procesy na przetwórstwie ulepszanych cieplnie stali węglowych oraz żarowytrzymałych (m.in. gatunki 25CrMo4 czy 42CrMo4), budując w ten sposób bezpieczną bazę nośną dla rurociągów przesyłowych. Realizujemy również zlecenia na nienormatywne detale z rysunków powierzonych, uczestnicząc w procesach przygotowania pełnej dokumentacji odbiorowej dla urzędów dozoru.
Kadra doradców technicznych Elgo systematycznie wspiera technologów przy weryfikacji specyfikacji materiałowych. Jeśli stoisz przed wyzwaniem znalezienia wykonawcy detali ciśnieniowych lub zależy Ci na wzorowej koordynacji dostaw na teren budowy, skontaktuj się z naszym działem handlowym. Zajmiemy się płynną realizacją zaopatrzenia dla Twojego obiektu.
