ISO 4014 Śruby z łbem sześciokątnym, gwint częściowy
ISO 4017 Śruby z łbem sześciokątnym, gwint pełny
Atestowane śruby z łbem sześciokątnym do instalacji ciśnieniowych to uniwersalne i wysoce wytrzymałe elementy złączne, rygorystycznie przystosowane do pracy pod nadzorem dyrektywy PED. W tej podkategorii oferujemy precyzyjnie wykonane śruby z gwintem częściowym (zgodne z normą ISO 4014) oraz warianty z gwintem na całej długości trzpienia (zgodne z normą ISO 4017). Produkowane z certyfikowanych stali kotłowych i stopów żarowytrzymałych, gwarantują stabilne i trwałe łączenie kołnierzy, zaworów oraz zaawansowanej aparatury w sektorze energetycznym i petrochemicznym.
Najważniejsze informacje na start
Dostępny asortyment: śruby sześciokątne z gwintem częściowym ISO 4014 (odpowiednik DIN 931) oraz śruby sześciokątne z gwintem pełnym ISO 4017 (odpowiednik DIN 933).
Wykorzystywane materiały: atestowana stal kotłowa i stal do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT), stal żarowytrzymała (np. 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT) oraz stale kwasoodporne (A2, A4).
Gwinty i powłoki antykorozyjne: znormalizowany gwint metryczny; detale surowe (czarne), ocynkowane galwanicznie lub zabezpieczone ocynkiem ogniowym.
Zgodność z normami i certyfikacja: dyrektywa PED 2014/68EU, rygorystyczna norma EN 10269, AD 2000 Merkblatt oraz dokumentacja odbiorowa EN 10204 (wymagany certyfikat 3.1 i 3.2).
Bezpieczeństwo i trwałość połączeń ciśnieniowych
Przemysłowe śruby sześciokątne to kluczowy komponent montażowy w budowie zaawansowanych rurociągów przesyłowych, stacji redukcyjnych i wymienników ciepła. Zastosowanie wariantu z gwintem częściowym (ISO 4014) pozwala na bezpieczne przenoszenie potężnych sił ścinających w strefie gładkiego trzpienia. Z kolei modele z gwintem pełnym (ISO 4017) dają dużą elastyczność w dokręcaniu elementów o zmiennej grubości, ułatwiając swobodne dociągnięcie kołnierzy do samej krawędzi łba. Konstruując odpowiedzialne połączenia kołnierzowe, należy unikać ryzyka pęknięć, dlatego bezwzględnie stosuje się stopy o zbadanej udarności (takie jak np. sprawdzona stal 42CrMo4).
Nasza atestowana produkcja śrub i nakrętek dla energetyki podlega ścisłemu nadzorowi technologicznemu, dzięki czemu każdy opuszczający zakład detal zachowuje optymalną plastyczność i sprężystość. Przetwarzamy wyłącznie certyfikowaną stal od renomowanych dostawców hutniczych, gwarantując inwestorom pełne bezpieczeństwo eksploatacyjne przy ciśnieniowym przesyle przegrzanej pary czy agresywnych gazów.
Najczęściej poruszane kwestie
Kiedy wybrać śrubę z gwintem częściowym (ISO 4014), a kiedy z gwintem pełnym (ISO 4017)? Wybór zależy od charakterystyki obciążeń. Śruby ISO 4014 (z gwintem niepełnym) stosuje się tam, gdzie złącze poddawane jest silnym naprężeniom poprzecznym (ścinającym) – masywny, gładki trzpień znacznie lepiej znosi takie siły niż strefa naciętego gwintu. Śruby ISO 4017 (z gwintem pełnym do samego łba) wykorzystuje się z reguły przy łączeniu cieńszych profili instalacyjnych, cienkich flansz lub podczas wkręcania elementu w płytki, nagwintowany otwór korpusu.
Czy śruby z łbem sześciokątnym do instalacji PED można cynkować ogniowo? Tak, powłoka cynku ogniowego jest rewelacyjnym rozwiązaniem chroniącym śruby ze stali kotłowej przed surową korozją atmosferyczną panującą np. w rafineriach. Trzeba jednak bezwzględnie pamiętać, że jeśli instalacja ma pracować w wysokich temperaturach roboczych (powyżej 200-250°C), warstwa cynku straci swoje właściwości fizyczne i może negatywnie oddziaływać na strukturę stali. Do najgorętszych środowisk dostarczamy detale wyłącznie w stanie surowym.
Co oznacza dopisek „+ QT” przy gatunkach stali, np. 25CrMo4 + QT? Międzynarodowy skrót „+ QT” (z ang. Quenched and Tempered) oznacza stal poddaną profesjonalnej obróbce cieplnej, czyli ulepszaniu cieplnemu (hartowaniu z następującym po nim wysokim odpuszczaniem). Taki proces radykalnie zwiększa wytrzymałość mechaniczną rdzenia śruby oraz jej ogólną sprężystość, co jest kluczowe dla elementów złącznych PED pracujących w środowiskach skrajnie zmiennego ciśnienia.
Ekspert Elgo radzi
Kiedy kompletujecie zestawienie materiałowe na śruby z łbem sześciokątnym do skręcania masywnych zasuw ciśnieniowych, zwróćcie baczną uwagę na spasowanie otworów w kołnierzu z gładką częścią trzpienia śruby ISO 4014. Wiele razy ratowałem sytuację, w której inżynier prawidłowo wytypował śruby z gwintem częściowym do przeniesienia silnego ścinania, ale przez zbyt duże otwory wylotowe we flanszach, całe uderzenie hydrauliczne i tak opierało się na strefie zwojów gwintu! Jeśli otwory kołnierzowe na waszej instalacji mają znaczący luz montażowy, sugeruję rozważenie zastosowania dotaczanych na wymiar śrub pasowanych, by uniknąć katastrofalnego ścięcia całego złącza przy skoku ciśnienia.
Elgo – produkcja i dystrybucja dla wymagających branż przemysłu
Elgo od wielu lat buduje pozycję doświadczonego producenta i zaufanego dystrybutora zaawansowanych wyrobów montażowych, aktywnie wspierając rozbudowę infrastruktury budowlanej i przemysłowej. Szeroki i nowoczesny park maszynowy gwarantuje nam dużą przepustowość i sprawną obróbkę materiałów węglowych oraz stopowych. Specjalizujemy się w realizowaniu specyfikacji pod dany projekt, dostarczając między innymi docięte pręty gwintowane do bezpiecznego osadzania maszyn w fundamentach betonowych. Zaopatrujemy też inwestycje budowlane w atestowane śruby sprężane HV, niesprężane SB oraz detale wykończone trwałym ocynkiem ogniowym.
Biorąc pod uwagę surowe zasady bezpieczeństwa panujące w ciepłownictwie i petrochemii, nasza atestowana produkcja układów montażowych pod dozór UDT prowadzona jest w ścisłym rygorze dyrektywy ciśnieniowej PED. Dominujemy w przetwarzaniu ulepszanych cieplnie, certyfikowanych stali żarowytrzymałych (np. 25CrMo4 czy 42CrMo4), dostarczając solidny sprzęt montażowy na rurociągi przesyłowe. Realizujemy również zlecenia na niestandardowe elementy w oparciu o rysunki techniczne inżynierów.
W naszych szeregach pracują wykwalifikowani eksperci produktowi, którzy pomagają w weryfikacji i doborze odpowiednich stopów materiałowych do specyfiki lokalnych obciążeń zmęczeniowych. Jeżeli Twoja inwestycja opiera się na komponentach ze stali specjalnych lub oczekujesz wzorowego zarządzenia logistyką dostaw na plac budowy, skontaktuj się z naszym działem handlowym. Gwarantujemy profesjonalne zabezpieczenie dostaw dla całego Twojego projektu.
Sprawdź więcej artykułów o elementach złącznych

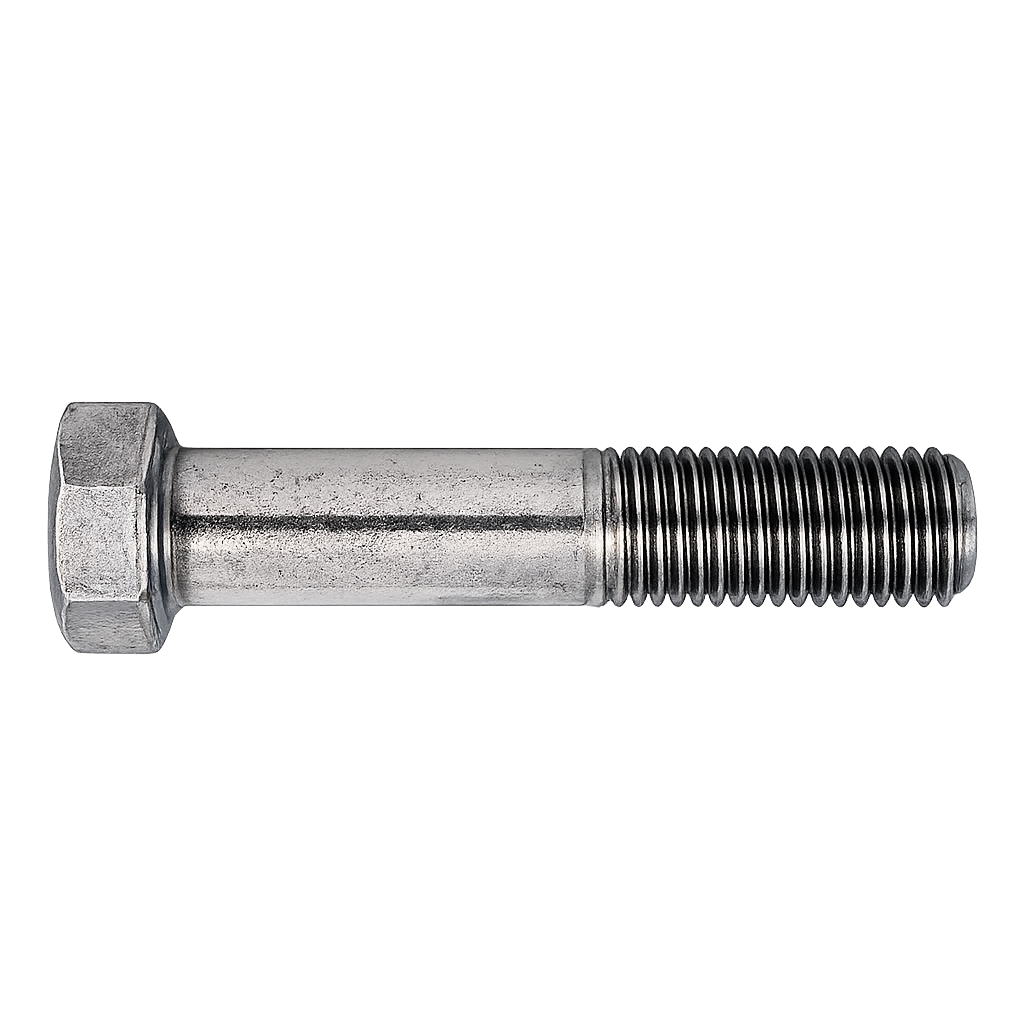

ISO 4014 Śruby z łbem sześciokątnym, gwint częściowy
Atestowane śruby z łbem sześciokątnym z gwintem zwykłym ISO 4014 (znane powszechnie pod normą DIN 931) to podstawowe komponenty przeznaczone do wielu zadań montażowych. Produkowane ze ściśle wyselekcjonowanej stali kotłowej oraz stopów żarowytrzymałych, stanowią gwarancję długotrwałej pracy w instalacjach podlegających rygorom dyrektywy ciśnieniowej PED. Zastosowanie gwintu częściowego (niepełnego) ułatwia przenoszenie wysokich sił ścinających w stalowych układach nośnych, rurociągach przesyłowych oraz ciężkiej aparaturze przemysłowej.
Najważniejsze informacje na start
Zakres wymiarów (produkcja na zamówienie): średnice od M12 do M80, długości całkowite od 25 do 640 mm.
Wykorzystywane materiały: wysokogatunkowa stal żarowytrzymała oraz stal do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT, 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT), a także stale kwasoodporne (A2, A4).
Klasy wytrzymałości: 8.8 oraz 10.9 dla standardowych stopów węglowych.
Gwinty i powłoki antykorozyjne: precyzyjny gwint metryczny; powierzchnia surowa (czarna), powłoka z ocynku galwanicznego lub ocynku ogniowego.
Zgodność z normami i certyfikacja: specyfikacja ISO 4014 (DIN 931), dyrektywa PED 2014/68EU, EN 10269, AD 2000 Merkblatt oraz atesty materiałowe EN 10204 (w tym certyfikat 3.1 i 3.2).
Bezpieczeństwo montażu przy wysokich obciążeniach
Wysokiej klasy śruby z łbem sześciokątnym z gwintem częściowym to standard w miejscach, gdzie połączenie poddawane jest silnym i złożonym naprężeniom. Gładki fragment trzpienia, pozbawiony karbu w postaci naciętych zwojów, perfekcyjnie przejmuje obciążenia poprzeczne, chroniąc całe złącze przed zjawiskiem ścięcia. Jest to zaleta, gdy projektujemy wielkogabarytowe połączenia kołnierzowe na instalacjach petrochemicznych lub montujemy grubościenne zawory w elektrowniach.
Ekstremalne ciśnienia i skrajne temperatury robocze wymuszają dobór stopów o podwyższonej odporności na pełzanie materiału (jak na przykład gatunek 21CrMoV5-7 + QT). Nasza ściśle weryfikowana produkcja certyfikowanych elementów złącznych zgodnych z PED funkcjonuje w oparciu o ciągłe badania parametrów udarności i plastyczności. Każdy wytop jest precyzyjnie analizowany, dzięki czemu dostarczane śruby ciśnieniowe PED przechodzą rygorystyczne odbiory techniczne.
Najczęściej poruszane kwestie
Czym śruba ISO 4014 różni się od wariantu ISO 4017? Różnica dotyczy wyłącznie długości nagwintowania trzpienia. Śruby ISO 4014 (odpowiadające normie DIN 931) charakteryzują się gwintem częściowym, czyli posiadają gładki odcinek pod łbem. Norma ISO 4017 (DIN 933) opisuje natomiast śruby z gwintem pełnym, poprowadzonym od samego końca zarysu aż do spodu łba sześciokątnego, które to z kolei stosuje się przy łączeniu detali o mniejszych i zmiennych grubościach.
W jakich sytuacjach wymaga się atestu 3.2 dla śrub DIN 931? Dokumenty EN 10204, czyli certyfikat 3.1 i 3.2, definiują jakość danego stopu, przy czym ten drugi wariant jest znacznie surowszy. Świadectwo odbioru 3.2, nadzorowane przez niezależnego rzeczoznawcę zewnętrznego (np. inspektora UDT), jest nakazane przepisami na instalacjach głównych o krytycznym ryzyku awarii, do których zaliczają się między innymi rurociągi pary przesyłowej pracujące pod wysokim ciśnieniem.
Czy mogę zastosować śruby w klasie 10.9 z ocynkiem ogniowym w instalacji wysokotemperaturowej? Warstwa ocynku ogniowego znakomicie radzi sobie w trudnych warunkach korozyjnych na zewnątrz, jednak zastosowanie jej w układach wysokotemperaturowych (powyżej 250°C) stanowi błąd projektowy. W takim środowisku warstwa cynku ulega destrukcji. Dodatkowo, przy wysokich klasach wytrzymałości (takich jak 10.9), proces galwanizacji i cynkowania zawsze niesie pewne ryzyko kruchości wodorowej. Do aplikacji najgorętszych najlepiej aplikować śruby ze stali kotłowej w stanie surowym, wspierane odpowiednio dobraną chemią montażową.
Ekspert Elgo radzi
Przy projektowaniu oraz montażu kołnierzy przelotowych z wykorzystaniem śrub z gwintem częściowym ISO 4014, niezwykle ważnym parametrem jest poprawne wyliczenie długości gładkiego trzpienia względem grubości skręcanych flansz (jest to tak zwana długość zacisku). Zbyt krótki trzpień gładki doprowadzi do sytuacji, w której płaszczyzna ścinania (czyli miejsce bezpośredniego styku obu kołnierzy) wypadnie na fragmencie nagwintowanym śruby. Drastycznie obniża to nośność całego węzła i stwarza niebezpieczeństwo zerwania przy uderzeniu hydraulicznym. Natomiast zbyt długa część nienagwintowana zablokuje nakrętkę przed osiągnięciem właściwego docisku. Zalecam zawsze rzetelnie weryfikować proporcje wymiarów, opierając się na tabelach normatywnych dla standardu DIN i ISO.
Elgo – wsparcie techniczne i produkcja na rzecz przemysłu ciężkiego
Elgo funkcjonuje na rynku jako nowoczesny dostawca i bezpośredni wytwórca specjalistycznych komponentów montażowych. Silne zaplecze maszynowe pozwala naszej firmie na wysoką elastyczność i bardzo szybką obróbkę wielu gatunków stali. Z powodzeniem podejmujemy się trudnych zleceń pod inwestycje, wykonując cięte na wymiar pręty gwintowane do osadzania w fundamentach betonowych konstrukcji stalowych. Skutecznie zaopatrujemy też strategiczne obiekty w śruby konstrukcyjne do połączeń sprężanych HV i niesprężanych SB, poszerzając asortyment o wyroby chronione powłoką cynku ogniowego.
Wiedząc, jak poważne wymogi dyktuje inżynierom bezpieczeństwa branża gazownicza oraz energetyczna, nasza produkcja atestowanych komponentów złącznych dla przemysłu ciśnieniowego opiera się w pełni na wytycznych dyrektywy PED. Koncentrujemy procesy na profesjonalnej obróbce ulepszanych cieplnie stali kotłowych (takich jak 25CrMo4 czy 42CrMo4), zaopatrując infrastrukturę w niezawodne elementy złączne. Wytwarzamy ponadto niestandardowe detale z dokumentacji powierzonej, z zachowaniem procedur certyfikacji UDT.
Nasz wykwalifikowany zespół doradców systematycznie asystuje inżynierom w doborze stopów przeznaczonych do pracy pod krytycznymi obciążeniami termicznymi i mechanicznymi. Jeżeli realizowany projekt wymaga zastosowania stali ulepszanej cieplnie lub priorytetem jest koordynacja logistyki dostaw pod sam plac budowy, skontaktuj się z zespołem naszego działu handlowego. Profesjonalnie zabezpieczymy materiałowo każdą inwestycję.
