Atestowane nakrętki do instalacji ciśnieniowych to kluczowa kategoria wyrobów złącznych, zapewniająca szczelność i stabilność najbardziej odpowiedzialnych węzłów w przemyśle petrochemicznym, chemicznym oraz energetycznym. Nasza produkcja obejmuje rygorystycznie kontrolowane komponenty, w tym standardowe nakrętki sześciokątne, warianty wysokie do zwiększonych obciążeń osiowych, a także specjalistyczne nakrętki do połączeń kołnierzowych. Każda partia materiałowa przechodzi szczegółowe testy, gwarantując bezpieczną pracę rurociągów w warunkach skrajnych temperatur i wysokiego ciśnienia.
Najważniejsze informacje na start
Asortyment produkcyjny: nakrętki sześciokątne (DIN 934 / ISO 4032), nakrętki wysokie (DIN 934 H / ISO 4033) oraz nakrętki do kołnierzy i szpilek z przewężką (DIN 2510-5).
Przetwarzane materiały: certyfikowana stal kotłowa (m.in. 25CrMo4 + QT, 42CrMo4 + QT) oraz stale żarowytrzymałe poddawane ulepszaniu cieplnemu (np. 21CrMoV5-7 + QT, X22CrMoV12-1 + QT).
Zakres średnic i klas wytrzymałości: precyzyjne gwinty metryczne i calowe od M12 do M80 w klasach twardości odpowiadających danej aplikacji (np. 8, 10).
Zgodność normatywna: dyrektywa ciśnieniowa PED 2014/68EU, przepisy AD 2000 Merkblatt oraz normy materiałowe EN 10269.
Badania i odbiory: pełna dokumentacja EN 10204 (wymagane certyfikaty 3.1, a w zastosowaniach krytycznych certyfikat 3.2 z udziałem jednostki notyfikowanej).
Komplementarne elementy instalacji ciśnieniowych
Szczelne i bezpieczne połączenia kołnierzowe wymagają integracji dopasowanych komponentów montażowych. Aby zapewnić pełną stabilność węzłów opartych na nakrętkach DIN, rekomendujemy wykorzystanie sprawdzonych elementów z poniższych kategorii:
Śruby dwustronne na zamówienie – atestowane szpilki z gwintem na całej długości lub szpilki z przewężką, stanowiące główną oś nośną dla nakrętek wysokich i kołnierzowych.
Śruby z łbem sześciokątnym na zamówienie – rozwiązania z gwintem pełnym lub częściowym, stosowane powszechnie do bezpośredniego mocowania zaworów i aparatury do korpusów stalowych.
Podkładki na zamówienie – utwardzane podkładki płaskie, które równomiernie przenoszą potężną siłę docisku z nakrętki na flanszę, chroniąc materiał przed zarysowaniem w trakcie dokręcania.
Bezpieczeństwo złączy pracujących pod dozorem UDT
Profesjonalnie wykonana nakrętka sześciokątna bezpośrednio odpowiada za to, czy rurociąg przesyłowy utrzyma zakładane parametry pracy. W instalacjach objętych dyrektywą PED nie ma miejsca na kompromisy materiałowe. Wykorzystujemy stale węglowe i stopowe ulepszane cieplnie (+ QT), które charakteryzują się bardzo wysoką granicą plastyczności i odpornością na pełzanie. Gwarantuje to brak zjawiska luzowania się flansz nawet w warunkach ciągłych wibracji układu.
Wdrożenie do oferty precyzyjnych gwintów calowych ułatwia inżynierom utrzymanie ruchu oraz serwisowanie amerykańskiej aparatury pomiarowej na terenie nowoczesnych rafinerii. Nasza kontrolowana na każdym kroku produkcja układów montażowych dla przemysłu ciśnieniowego dba o powtarzalność każdej serii, zapewniając bezstresowe przejście prób hydraulicznych i audytów zewnętrznych.
Najczęściej poruszane kwestie
Czym kierować się przy wyborze pomiędzy nakrętką standardową DIN 934 a wysoką DIN 934 H?
Podstawowym kryterium jest wielkość obciążeń osiowych oraz wibracji występujących na danym złączu. Nakrętki wysokie (DIN 934 H / ISO 4033) posiadają dłuższą strefę gwintowaną, co pozwala na przeniesienie większych sił na szpilkę bez ryzyka ścięcia zwojów. Stosuje się je zazwyczaj w węzłach narażonych na ekstremalne pulsacje ciśnienia.
W jakich instalacjach obowiązkowo stosuje się nakrętki DIN 2510-5?
System złączy DIN 2510 (składający się ze śruby z przewężką oraz nakrętki z kołnierzem oporowym) zaprojektowano do pracy w najwyższych temperaturach, gdzie dochodzi do silnej rozszerzalności cieplnej metali. Nakrętka DIN 2510-5 pozwala szpilce na kontrolowaną, elastyczną pracę osiową, chroniąc złącze kołnierzowe przed trwałym odkształceniem.
Jakie certyfikaty potwierdzają jakość nakrętek dla energetyki?
Dla wyrobów podlegających przepisom ciśnieniowym kluczowym dokumentem jest atest materiałowy według EN 10204. Certyfikat 3.1 wystawiany jest przez niezależny od działu produkcji pion kontroli w zakładzie wytwórcy. Z kolei certyfikat 3.2 – obowiązkowy dla instalacji o najwyższym stopniu ryzyka – wymaga obecności i potwierdzenia przez inspektora jednostki zewnętrznej (np. z ramienia UDT).
Ekspert Elgo radzi
Nadzorując prace montażowe na węzłach wysokotemperaturowych, nagminnie spotykam się z problemem ignorowania czystości i odpowiedniego smarowania gwintów. Kiedy wkręcacie nakrętki na szpilki ze stali kotłowej w warunkach polowych, drobinki piasku lub rdzy pozostałe na zwojach działają jak twardy materiał ścierny. Pod wpływem nacisku wywieranego przez klucz hydrauliczny doprowadza to do natychmiastowego zatarcia połączenia (zjawisko galling). Zawsze przed skręcaniem oczyśćcie gwinty twardą szczotką i zaaplikujcie pastę zapobiegającą zacieraniu (np. na bazie miedzi, odpowiednią do temperatury roboczej rurociągu). To mały krok, który oszczędzi wam przecinania szlifierką zatartej nakrętki podczas kolejnego, kosztownego przestoju remontowego.
Elgo – innowacyjna produkcja elementów złącznych
Jesteśmy solidnym producentem i docenianym partnerem logistycznym dla nowoczesnego przemysłu ciężkiego, aktywnie wspierającym rozbudowę kluczowej infrastruktury. Obszerny i zaawansowany park maszynowy pozwala nam na samodzielne cięcie, walcowanie i termiczną obróbkę trudnych stopów stali. Obsługujemy duże projekty, dostarczając z najwyższą precyzją cięte na wymiar pręty gwintowane do kotwienia konstrukcji stalowych w betonie. Zaopatrujemy bezpośrednio obiekty budowlane, dostarczając złącza do konstrukcji sprężanych HV i niesprężanych SB, w tym bardzo szeroki wachlarz detali w antykorozyjnym ocynku ogniowym.
Rozumiejąc restrykcyjne wytyczne sektora petrochemicznego i gazowego, nasza certyfikowana produkcja dla branży ciśnieniowej PED opiera się w stu procentach na rygorach dyrektywy PED. Skupiamy się na profesjonalnym przetwarzaniu ulepszanych cieplnie stali węglowych oraz żarowytrzymałych (m.in. gatunki 25CrMo4 czy 42CrMo4), budując w ten sposób bezpieczną bazę nośną dla głównych ciągów przesyłowych. Podejmujemy się też realizacji nietypowych detali na podstawie dostarczonych rysunków technicznych, pomagając w przygotowaniu pełnej dokumentacji odbiorowej.
Zespół doradców technicznych Elgo na bieżąco wspiera technologów w kalkulacjach oraz przy weryfikacji odpowiednich klas materiałowych. Jeśli stoisz przed wyzwaniem znalezienia pewnego wykonawcy detali ciśnieniowych lub zależy Ci na doskonałej koordynacji logistyki pod konkretny obiekt budowlany, skontaktuj się z naszym działem handlowym. Zaopiekujemy się płynną i terminową dostawą materiałów dla Twojego projektu.
Sprawdź więcej artykułów o elementach złącznych

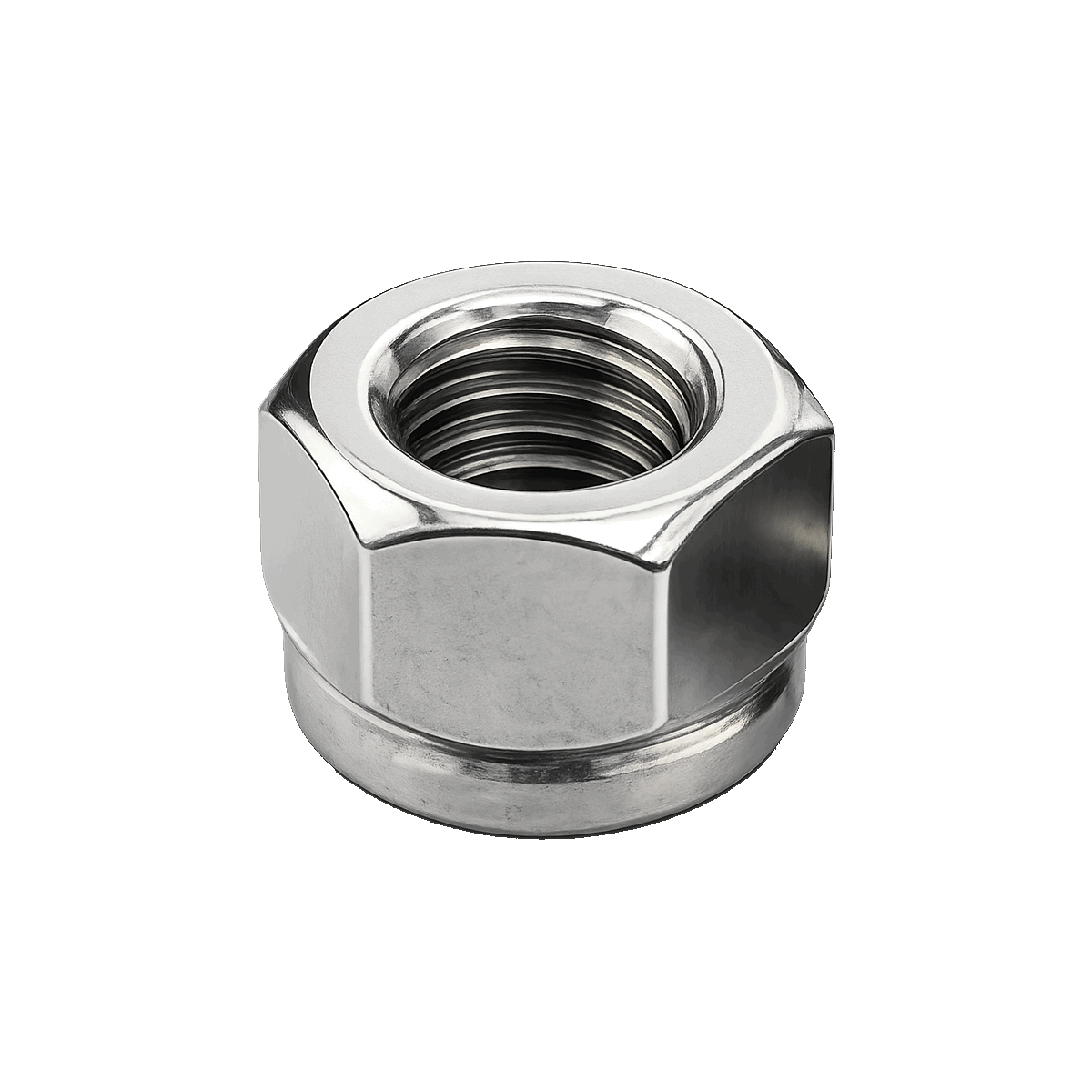

DIN 2510-5 Nakrętki sześciokątne do połączeń kołnierzowych
Atestowane nakrętki sześciokątne do połączeń kołnierzowych DIN 2510-5 (odpowiadające polskiej normie PN 74303 oraz wariantom NF) to wysoce wyspecjalizowane komponenty montażowe, stworzone w celu zapewnienia maksymalnego bezpieczeństwa w przemyśle chemicznym, energetycznym i petrochemicznym. Wyróżnia je unikalna geometria łba, która gwarantuje optymalny rozkład sił w układach narażonych na duże wahania temperatur roboczych. Produkowane ze stali kotłowej oraz stopów żarowytrzymałych, stanowią solidne rozwiązanie do zamykania rurociągów pracujących w rygorze dyrektywy ciśnieniowej PED.
Najważniejsze informacje na start
Zakres produkowanych wymiarów: średnice gwintu w przedziale od M12 do M80.
Wykorzystywane materiały: sprawdzona stal stopowa do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT), odporna na pełzanie stal żarowytrzymała (np. 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT) oraz warianty nierdzewne i kwasoodporne (A2, A4).
Klasy wytrzymałości: 8 oraz 10 dla typowych węglowych stopów konstrukcyjnych.
Gwinty i powłoki antykorozyjne: do wyboru precyzyjny gwint metryczny lub calowy; powierzchnia surowa (czarna), zabezpieczenie ocynkiem galwanicznym albo ocynkiem ogniowym.
Zgodność normatywna i certyfikacja: specyfikacje DIN 2510-5 (w tym NF), norma PN 74303, dyrektywa PED 2014/68EU, dokumentacja EN 10204 (wymagany certyfikat 3.1 i 3.2), EN 10269 oraz przepisy AD 2000 Merkblatt.
Komplementarne elementy instalacji ciśnieniowych
Budowa szczelnych i bezpiecznych rurociągów wymaga integracji pasujących do siebie, przetestowanych komponentów. W naszej ofercie produkcyjnej znajdziecie powiązane detale złączne niezbędne do kompletacji całych węzłów kołnierzowych:
Śruby dwustronne na zamówienie – atestowane szpilki z przewężką (na przykład zgodne z normą DIN 2510-3), które w połączeniu z nakrętkami DIN 2510-5 perfekcyjnie kompensują naprężenia termiczne.
Śruby z łbem sześciokątnym na zamówienie – standardowe warianty gwintowane, służące do bezpośredniego mocowania zaworów i aparatury pomiarowej z korpusami instalacji.
Podkładki na zamówienie – specjalistyczne, utwardzane podkładki rozkładające siłę nacisku klucza, zabezpieczające miększe powierzchnie przylgowe przed niepożądanym zarysowaniem podczas dociągania połączenia.
Ochrona węzłów w instalacjach o podwyższonym ryzyku
Odpowiednio zaprojektowana nakrętka do połączeń kołnierzowych według standardu DIN 2510 znacznie różni się od klasycznych wariantów złączy. Posiada ona specjalistyczne przetoczenie i powierzchnię oporową, która ma na celu optymalną współpracę ze śrubami elastycznymi (szpilkami z przewężką). Zastosowanie takiego inżynieryjnego układu zapobiega utracie szczelności na flanszach, gdy rurociąg gwałtownie się nagrzewa lub stygnie. Wdrożenie do produkcji wariantów z gwintem calowym jest dużym ułatwieniem dla techników modernizujących rafinerie w oparciu o specyfikacje amerykańskie (ASME/ANSI).
Sprawność i bezpieczeństwo ciężkiej aparatury zależą od certyfikowanej jakości materiałów. Z tego powodu nasza ściśle kontrolowana produkcja elementów złącznych zgodnych z PED przetwarza wyłącznie ulepszane cieplnie (+ QT) stopy węglowe i żarowytrzymałe. Dogłębna weryfikacja zarysu zwojów i twardości rdzenia sprawia, że dostarczane nakrętki ciśnieniowe PED wspierają ciągłą eksploatację rurociągów oraz bezproblemowe zaliczanie rygorystycznych prób ciśnieniowych.
Najczęściej poruszane kwestie
Czym różni się nakrętka DIN 2510-5 od wersji DIN 2510-5 NF?
Dopisek „NF” przy normie DIN 2510-5 wskazuje na specyficzne, drobne modyfikacje w wykonaniu wymiarów kołnierza oporowego lub kątów fazowania nakrętki, w zależności od precyzyjnych wymogów projektowych. W procesie produkcji zawsze dopasowujemy ostateczną geometrię detalu ściśle do dokumentacji wykonawczej dostarczonej przez inżynierów inwestora.
Dlaczego do szpilek z przewężką stosuje się właśnie nakrętki DIN 2510-5?
Cały system normatywny DIN 2510 (śruba z przewężką plus dedykowane kształtem nakrętki) został opracowany jako złącze w pełni elastyczne. Nakrętki z tej serii posiadają specjalną strefę nacisku, która odpowiednio przekazuje obciążenia na kołnierz, pozwalając szpilce na kontrolowane wydłużanie się pod wpływem temperatury i ciśnienia bez obawy o zerwanie gwintu.
Czy instalacje pary przegrzanej wymagają atestów 3.2 dla nakrętek kołnierzowych?
Tak, elementy złączne pracujące w strategicznych punktach układów pary przesyłowej objęte są najwyższymi kategoriami ryzyka według dyrektywy PED. W takich sytuacjach obok podstawowego dokumentu wymaga się obecności niezależnego inspektora (np. z ramienia urzędu UDT lub TÜV), który poświadcza na certyfikacie 3.2 pełną zgodność parametrów użytej partii materiału.
Ekspert Elgo radzi
Pracując przy montażu systemów elastycznych na obiektach petrochemicznych, często zwracam zespołom uwagę na właściwe ułożenie nakrętki względem kołnierza. Nakrętki DIN 2510-5 posiadają asymetryczną budowę – z jednej strony znajduje się wyraźna powierzchnia oporowa (często z delikatnym kołnierzem), która musi bezwzględnie przylegać do flanszy instalacji. Odwrotne nakręcenie elementu zaburza rozkład sił i może prowadzić do nierównomiernego obciążenia gwintów. Ponadto, skręcając stal kotłową, rygorystycznie przestrzegajcie wyliczonych wartości z tabel momentów dokręcania. Złącza elastyczne zostały stworzone po to, by „pracować” razem z rurociągiem, a ich bezrefleksyjne przeciągnięcie kluczem hydraulicznym niszczy ten starannie zaprojektowany efekt kompensacji.
Elgo – innowacyjna produkcja i kompleksowe zaopatrzenie inwestycji
Firma Elgo działa na rynku jako doświadczony wytwórca i zaufany partner zaopatrujący najbardziej wymagające gałęzie przemysłu ciężkiego. Rozbudowany park maszynowy gwarantuje nam elastyczność operacyjną oraz pełną niezależność w obróbce trudnych w skrawaniu stopów. Z sukcesem obsługujemy duże projekty budowlane, wytwarzając między innymi przycięte na wymiar pręty gwintowane do trwałego osadzania konstrukcji stalowych w fundamentach. Sprawnie organizujemy logistykę dla strategicznych budów, wysyłając śruby konstrukcyjne do złączy sprężanych HV i niesprężanych SB, a także dziesiątki ton asortymentu w odpornym ocynku ogniowym.
Mając świadomość surowych kryteriów stawianych przez nowoczesne rafinerie i elektrociepłownie, nasza produkcja układów montażowych pod dozór UDT funkcjonuje w pełni w oparciu o rygory dyrektywy ciśnieniowej. Koncentrujemy się na profesjonalnym przetwarzaniu ulepszanych cieplnie stali węglowych i żarowytrzymałych (m.in. gatunki 25CrMo4 czy 42CrMo4), kompletując w ten sposób bezawaryjne węzły dla rurociągów przesyłowych. Podejmujemy się również realizacji detali niestandardowych, bazując na oryginalnych rysunkach inżynierów i przygotowując pod nie pełną dokumentację odbiorową.
Zespół techniczny Elgo każdego dnia służy wiedzą przy analizie specyfikacji i wyborze adekwatnych klas wytrzymałości dla realizowanych obiektów. Jeśli szukasz rzetelnego wykonawcy specjalistycznych detali ciśnieniowych lub zależy Ci na wzorowym wsparciu koordynacji logistycznej, po prostu nawiąż współpracę z naszym działem handlowym. Zaopiekujemy się płynną i bezpieczną realizacją dostaw dla Twojego projektu.
