Kotwy i elementy złączne do konstrukcji stalowych

Certyfikowane kotwy i elementy złączne do konstrukcji stalowych to profesjonalny asortyment stanowiący fundament bezpieczeństwa dla nowoczesnych hal produkcyjnych, masztów energetycznych, wiaduktów oraz potężnych obiektów inżynieryjnych. Oferujemy starannie przebadane komponenty, które gwarantują utrzymanie pełnej stabilności strukturalnej w obliczu silnych obciążeń wiatrowych i wibracji. Jako producent specjalizujemy się w szczególności w dostarczaniu precyzyjnie wykonanych prętów gwintowanych, przeznaczonych do rygorystycznego kotwienia stalowej infrastruktury w masywnych fundamentach betonowych.

Przeglądaj produkty według podkategorii

• Zestawy SB do połączeń niesprężanych EN 15048-1

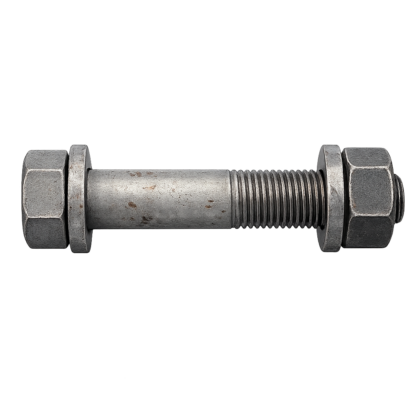

• Zestawy HV do połączeń sprężanych EN 14399

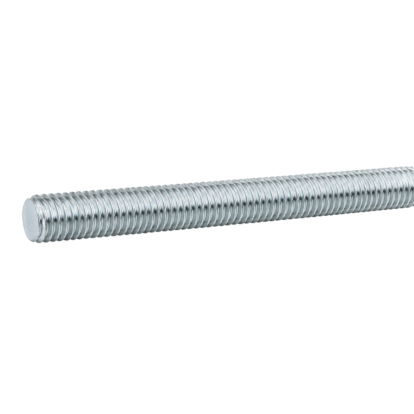

• Pręty gwintowane DIN 976 / DIN 975

Najważniejsze informacje na start

• Dostępny asortyment: Kompletne zestawy śrubowe do złączy sprężanych (HV) i niesprężanych (SB) oraz gotowe, docięte na wymiar pręty gwintowane.

• Obszar zastosowań: Budownictwo przemysłowe, maszty energetyczne i telokomunikacyjne, ramy i hale stalowe, konstrukcje wsporcze, bezpieczne kotwienie infrastruktury w betonie.

• Parametry mechaniczne: Wyroby wytwarzane w wysokich klasach twardości (standardowo 8.8 oraz 10.9), przystosowane do bezpiecznego przenoszenia wysokich sił ścinających i rozciągających.

• Ochrona antykorozyjna: Komponenty w wariancie surowym, powlekane ocynkiem galwanicznym, warstwą cynku płatkowego lub głęboko chroniącą powłoką cynku ogniowego.

• Zgodność z normami: Ścisła specyfikacja w oparciu o standardy EN 14399, EN 15048-1, DIN 976 oraz autoryzacja znakiem CE, poświadczająca przydatność i legalność wyrobów na europejskim rynku budowlanym.

Komplementarne elementy infrastruktury budowlanej

Wznoszenie bezpiecznych szkieletów stalowych wymaga integracji w pełni kompatybilnych rozwiązań montażowych. Aby zapewnić idealne spasowanie węzłów, rekomendujemy dobór atestowanych komponentów z powiązanych kategorii:

• Śruby z łbem sześciokątnym na zamówienie – standardowe złącza konstrukcyjne używane do łączenia lżejszych kształtowników oraz stężeń.

• Nakrętki na zamówienie – atestowane wyroby zamykające, niezbędne do zablokowania prętów kotwiących w fundamentach betonowych.

• Podkładki na zamówienie – utwardzane warianty płaskie oraz poszerzane, które stabilnie rozprowadzają siłę docisku klucza i chronią profile przed lokalnym odkształceniem.

Trwałe kotwienie w betonie i montaż konstrukcji stalowych

Zastosowanie sprawdzonych inżynieryjnie systemów montażowych, w tym nowoczesnych zestawów HV do połączeń sprężanych, pozwala wykonawcom na uzyskanie wysoce sztywnych węzłów. Ich zadaniem jest przenoszenie potężnych sił dynamicznych wyłącznie dzięki zjawisku tarcia, co eliminuje niebezpieczny poślizg między blachami węzłowymi. Prawidłowe sprężenie to absolutna podstawa na obiektach narażonych na surowe warunki pogodowe. Z kolei w spokojniejszych węzłach statycznych doskonale sprawdzają się zestawy śrubowe SB do połączeń niesprężanych, zapewniające bezpieczny i sprawny montaż całego szkieletu hali.

Kluczowym etapem powstawania każdej inwestycji jest przygotowanie punktów podporu dla słupów głównych. Podstawę tego procesu stanowią solidne, zatapiane w fundamenty pręty gwintowane. Nasza wąska specjalizacja w ich obróbce daje projektantom pewność, że wylany beton i wpuszczona w niego stal stworzą nierozerwalną całość. Osadzenie infrastruktury na prętach odpowiedniej klasy, dodatkowo zabezpieczonych przed wilgocią z gruntu poprzez powłokę cynku ogniowego, to inwestycja w bezproblemową eksploatację budynku przez dziesięciolecia.

Najczęściej poruszane kwestie

Jaka jest różnica w zastosowaniu zestawów HV a zestawów SB?

Systemy śrubowe HV (zgodne z normą EN 14399) stworzono z myślą o tworzeniu połączeń sprężanych, w których śruba naprężana jest do ściśle określonej siły, wywołując docisk i potężne tarcie zapobiegające przesuwaniu się łączonych blach. Asortyment typu SB (zgodny z normą EN 15048-1) wykorzystywany jest natomiast w standardowych złączach niesprężanych (zakładkowych), gdzie siły tnące działają bezpośrednio na stalowy trzpień samej śruby.

Dlaczego kotwy fundamentowe i śruby konstrukcyjne tak często cynkuje się ogniowo?

Szkielety obiektów inżynieryjnych, zadaszenia oraz wystające z betonu kotwy są nieustannie narażone na wilgoć. Proces zanurzeniowego cynkowania ogniowego tworzy na powierzchni stali bardzo grubą i wysoce odporną na uszkodzenia mechaniczne warstwę stopową. Radzi sobie ona z trudnym, budowlanym środowiskiem korozyjnym znacznie lepiej i dłużej niż standardowy ocynk galwaniczny.

Co zmieniło przejście z normy DIN 975 na DIN 976 w kwestii prętów gwintowanych?

Stara norma DIN 975 dotyczyła prętów o długościach znormalizowanych (najczęściej 1000, 2000 lub 3000 mm). Wprowadzona norma DIN 976 unowocześniła te wytyczne – obejmuje ona nie tylko ogólne parametry gwintu i stali, ale pozwala na produkcję i certyfikację prętów fabrycznie dociętych na dowolny, konkretny wymiar, gotowych od razu do osadzenia w wywierconym otworze montażowym.

Ekspert Elgo radzi

Często spotykanym błędem na placach budowy, występującym podczas scalania węzłów za pomocą kompletów sprężanych HV, jest brak dbałości o przygotowanie płaszczyzn styku na łączonych profilach. Warto pamiętać, że właściwa nośność połączenia sprężanego zależy całkowicie od współczynnika tarcia pomiędzy blachami. Jeżeli w miejscu docisku znajduje się resztka smaru, powłoka gładkiej farby lub nagromadzona rdza, współczynnik ten drastycznie spada. Należy bezwzględnie weryfikować czystość obszarów przylgowych przed rozpoczęciem prac z kluczem dynamometrycznym. Dodatkowo, operując przy kotwieniu długimi prętami powleczonymi cynkiem ogniowym, zaleca się dobieranie wyłącznie nakrętek z fabrycznie powiększonym luzem zwojów (np. oznaczonych symbolem 6AZ). Pozwala to na uniknięcie zjawiska zakleszczania się gwintów na naturalnych mikronadlewkach, które powstają podczas kąpieli cynkowej.

Elgo – innowacyjna produkcja i wsparcie dla budownictwa

Elgo to doświadczony polski producent i doceniany dystrybutor zaawansowanych systemów złącznych. Posiadając nowoczesny i stale rozbudowywany park maszynowy, zachowujemy pełną niezależność technologiczną w obróbce i formowaniu wielu gatunków stali. Naszą misją jest bezpośrednie zaopatrywanie strategicznych projektów budowlanych, dlatego jako eksperci z branży dostarczamy pręty gwintowane DIN 976 na zamówienie, które przygotowujemy i precyzyjnie docinamy z myślą o bezpiecznym kotwieniu we wszystkich klasach betonu.

Znając specyfikę trudnych warunków atmosferycznych panujących na budowach, poszerzyliśmy ofertę o ogromny wybór wyrobów pokrytych solidną barierą cynku ogniowego. Realizujemy dostawy zgodne z harmonogramami prac inwestorskich, wykonując także w pełni dopasowaną do wytycznych projektanta produkcję specjalną na podstawie dostarczonych rysunków i szkiców. Nasza wiedza pozwala nam na asystowanie technologom w bezpiecznym doborze materiałów pod konkretne obciążenia konstrukcyjne.

Wykwalifikowany zespół doradców systematycznie wspiera inżynierów i kierowników budów przy optymalizowaniu zamówień. Jeśli chcesz zapewnić swojej inwestycji terminowe dostawy i najwyższe bezpieczeństwo, prześlij nam specyfikację, a przygotujemy rzetelną wycenę z działu handlowego.
