Śruba z łbem sześciokątnym gwint częściowy ISO 4014 + nakrętka sześciokątna ISO 4032
Śruba z łbem sześciokątnym gwint pełny ISO 4017 + nakrętka sześciokątna ISO 4032
Certyfikowane zestawy SB do połączeń niesprężanych EN 15048-1 to absolutny standard w branży nowoczesnych konstrukcji stalowych. Te starannie wyselekcjonowane i przebadane pakiety montażowe zapewniają stabilność hal produkcyjnych, wiat, rygli oraz układów szkieletowych, w których projektant nie przewidział konieczności kontrolowanego sprężania węzłów. Kompletny zestaw, oznaczony symbolem SB (Structural Bolting), składa się z precyzyjnie dopasowanej śruby oraz nakrętki, gwarantując bezpieczne przenoszenie sił ścinających i rozciągających.
Najważniejsze informacje na start
-
Zakres konfiguracji: Komplet tworzy śruba z łbem sześciokątnym z gwintem częściowym ISO 4014 (dawniej DIN 931) lub z gwintem pełnym ISO 4017 (dawniej DIN 933) w połączeniu z nakrętką sześciokątną ISO 4032 (dawniej DIN 934).
-
Zastosowanie konstrukcyjne: Węzły zakładkowe i doczołowe w konstrukcjach stalowych, nienarażone na znaczne drgania czy silne obciążenia zmęczeniowe.
-
Klasy twardości: Najpopularniejsze to 8.8 oraz 10.9, spełniające wysokie kryteria dla nośności statycznej.
-
Powłoki chroniące: Asortyment dostępny jest w wersji bez powłoki (czarnej), w ocynku galwanicznym, a także – najczęściej wybieranej na place budowy – w odpornym na warunki atmosferyczne ocynku ogniowym.
-
Certyfikacja i zgodność: Standard EN 15048-1, kompletacja poddawana badaniom na zgodność partii. Wyroby obligatoryjnie oznakowane certyfikatem CE oraz Deklaracją Właściwości Użytkowych (DoP).
Komplementarne elementy infrastruktury budowlanej
Profesjonalny montaż węzłów inżynieryjnych opiera się na zastosowaniu zaufanych i przetestowanych rozwiązań. Aby poszerzyć możliwości realizacyjne projektu, zachęcamy do weryfikacji powiązanych komponentów z naszej stałej oferty:
-
Śruby z łbem sześciokątnym na zamówienie – pojedyncze śruby klasy 8.8 i 10.9 do standardowych zastosowań warsztatowych oraz łączenia lżejszych maszyn z podłożem.
-
Nakrętki na zamówienie – atestowane wyroby służące do trwałego blokowania połączeń śrubowych w infrastrukturze pomocniczej i do ryglowania prętów.
-
Podkładki na zamówienie – utwardzane oraz powiększone warianty płaskie, dbające o właściwe ułożenie łba śruby lub nakrętki na profilu i minimalizujące uszkodzenia powłok malarskich.
Bezpieczeństwo złączy zakładkowych w konstrukcjach stalowych
Wdrożenie do projektów budowlanych zestawów do połączeń niesprężanych SB znacznie upraszcza procedury montażowe i obniża koszty logistyczne. W przeciwieństwie do bardzo wymagających systemów sprężanych (typu HV), zespoły skręcane w standardzie EN 15048-1 nie potrzebują dokręcania specjalistycznym kluczem dynamometrycznym do wyliczonego, potężnego momentu obrotowego. W takich miejscach liczy się po prostu bezpieczne i solidne dociągnięcie elementów.
Nośność takiego złącza opiera się bezpośrednio na wytrzymałości na ścinanie gładkiego trzpienia śruby ISO 4014 lub całego rdzenia śruby ISO 4017. Istotą normy 15048 jest fabryczne zagwarantowanie, że połączenie nakrętki z trzpieniem nigdy nie zawiedzie jako pierwsze – ewentualne zniszczenie w momencie przekroczenia obciążeń musi nastąpić poprzez wyraźne, plastyczne wydłużenie śruby, co pozwala na wczesne zidentyfikowanie awarii na rurociągu lub konstrukcji nośnej.
Najczęściej poruszane kwestie
Co dokładnie oznacza skrót SB i dlaczego jest tak ważny na budowie?
Skrót SB pochodzi od angielskiego terminu „Structural Bolting” (śrubowanie konstrukcyjne). Oznakowanie to, umieszczane zazwyczaj na łbie śruby oraz na nakrętce, jest sygnałem dla inspektorów nadzoru, że dany wyrób to nie jest zwykła śruba maszynowa, lecz certyfikowany zestaw budowlany, dopuszczony do obrotu znakiem CE.
Czy do kompletów SB według normy EN 15048-1 trzeba dodawać dedykowane podkładki?
W odróżnieniu od zestawów HV, do złączy niesprężanych SB podkładki nie są elementem obligatoryjnym i nie wchodzą w skład oficjalnego, wymaganego normą zestawu certyfikowanego (którym jest tylko śruba z nakrętką). Niemniej jednak projektanci bardzo często wprowadzają je do schematów montażowych, by chronić powłokę cynkową profili stalowych przed zdarciem podczas operowania kluczem udarowym.
Dlaczego nie można dokupować śrub i nakrętek konstrukcyjnych oddzielnie?
Europejskie przepisy budowlane traktują śrubę i nakrętkę z zestawu EN 15048 jako jeden, nierozerwalny produkt budowlany. Producent przed wydaniem deklaracji właściwości użytkowych musi przetestować daną partię śrub ze współpracującą partią nakrętek. Gwarantuje to, że gwinty nie zablokują się i nie dojdzie do nagłego, kruchego ścięcia gwintu przy przeciążeniu budynku.
Ekspert Elgo radzi
Warto pamiętać, że zestawy do połączeń niesprężanych SB są pakowane i dystrybuowane jako certyfikowana całość. Bardzo częstym błędem popełnianym przez ekipy monterskie na placach budów jest wysypywanie asortymentu z wielu pudełek do jednego pojemnika roboczego i bezwiedne mieszanie nakrętek ze śrubami pochodzącymi z różnych partii produkcyjnych, a niekiedy nawet od innych dostawców. Należy zwrócić szczególną uwagę na to, by nigdy nie dekompletować oryginalnych opakowań. Certyfikat CE oraz związana z nim gwarancja nośności tracą pełną ważność prawną w momencie rozdzielenia elementów i spasowania ich niezgodnie z fabryczną partią. Zaleca się ścisły i zorganizowany nadzór nad logistyką wydawania opakowań z magazynu na konstrukcję.
Elgo – kompleksowe wsparcie inwestycji budowlanych i zaawansowana produkcja
Firma Elgo to renomowany polski wytwórca oraz ceniony dystrybutor specjalistycznych systemów złącznych. Dzięki zaawansowanemu, stale modernizowanemu zapleczu maszynowemu, dysponujemy całkowitą niezależnością technologiczną w zakresie obróbki i formowania zróżnicowanych gatunków stali. Naszym priorytetem jest bezpośrednie zaopatrywanie kluczowych inwestycji infrastrukturalnych. Jako specjaliści w tej branży, dostarczamy pręty gwintowane DIN 976 na zamówienie, które precyzyjnie docinamy pod konkretne wymiary, zapewniając bezpieczne i trwałe kotwienie w każdym rodzaju fundamentu betonowego.
Doskonale rozumiemy, jak destrukcyjne bywają warunki środowiskowe na placach budowy, dlatego nasz asortyment obejmuje bardzo szeroki wybór komponentów zabezpieczonych wysoce odporną powłoką cynku ogniowego. Nasza działalność wykracza również poza standardowe ramy budownictwa – wspieramy instalacje wysokiego ryzyka, prowadząc rygorystycznie nadzorowaną produkcję elementów złącznych zgodnych z dyrektywą PED.
Nasi wykwalifikowani doradcy każdego dnia współpracują z kierownikami budów i projektantami, pomagając w optymalizacji procesów zamówieniowych. Jeśli zależy Ci na najwyższym bezpieczeństwie materiałowym oraz bezopóźnieniowej realizacji dostaw, prześlij nam swoją specyfikację, a rzetelnie wycenimy Twoje zestawienie. Skontaktuj się z naszym działem handlowym, abyśmy mogli profesjonalnie wesprzeć Twój projekt.
Sprawdź więcej artykułów o elementach złącznych

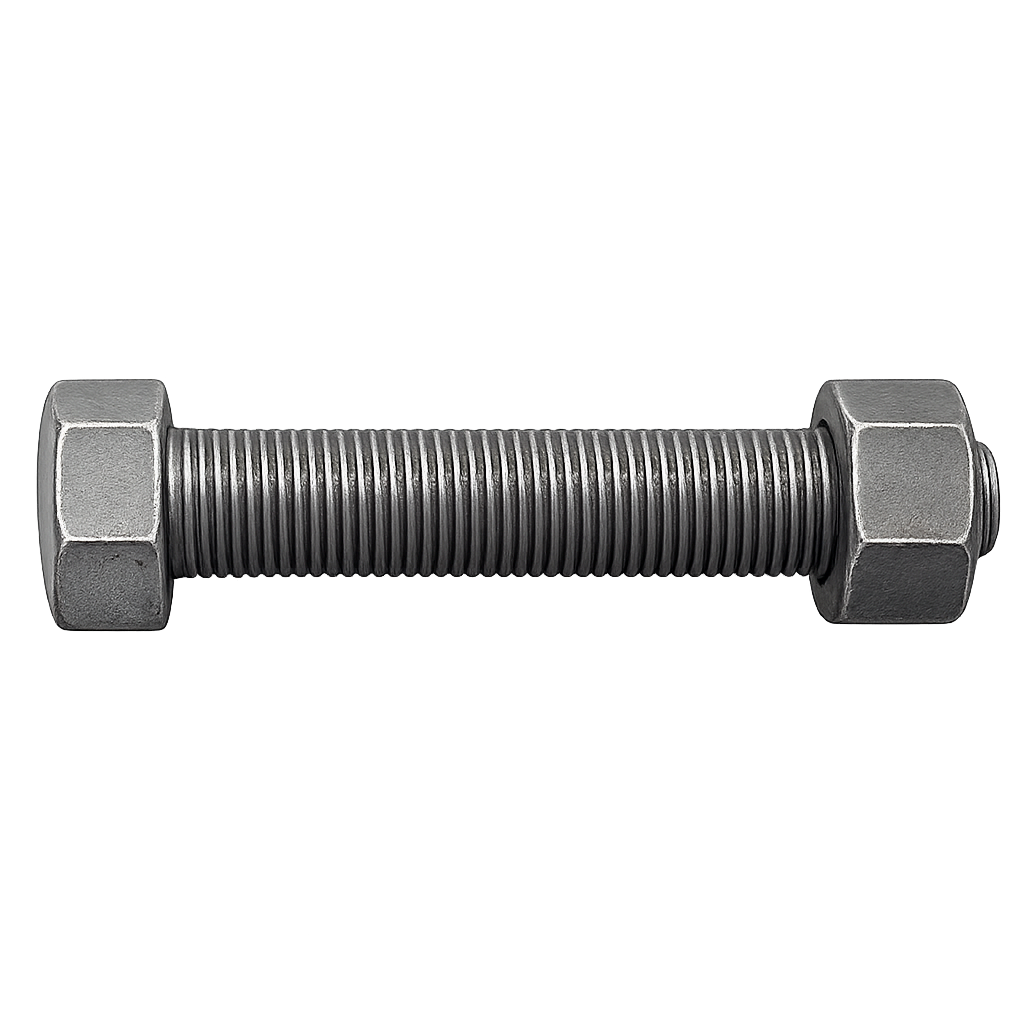

Śruba z łbem sześciokątnym gwint pełny ISO 4017 + nakrętka sześciokątna ISO 4032
Certyfikowane zestawy SB do połączeń niesprężanych EN 15048-1 to fundament niezawodnych i bezpiecznych konstrukcji stalowych. Prezentowany wariant składa się z wytrzymałej śruby z łbem sześciokątnym o pełnym gwincie (ISO 4017) oraz precyzyjnie dopasowanej do niej nakrętki sześciokątnej (ISO 4032). Komplet ten wykorzystuje się na szeroką skalę w połączeniach zakładkowych i doczołowych, w których zjawisko sprężania nie jest wymagane do prawidłowego przenoszenia obciążeń. Wersja z pełnym gwintem sprawdza się doskonale w łączeniu cieńszych profili oraz tam, gdzie śruba z długim, gładkim trzpieniem uniemożliwiłaby prawidłowe dociśnięcie materiału.
Najważniejsze informacje na start
-
Kompletacja zestawu: śruba z łbem sześciokątnym z gwintem pełnym ISO 4017 (odpowiadająca starszej normie DIN 933) połączona z nakrętką ISO 4032 (odpowiednik DIN 934).
-
Zakres produkcyjny na zamówienie: średnice od M8 do M36 oraz długości robocze w przedziale od 25 do 600 mm.
-
Klasy wytrzymałości: parametry odpowiednie dla nośnego budownictwa, czyli stal w klasie 8.8 oraz 10.9.
-
Zastosowane gwinty i powłoki: standardowy gwint metryczny; powierzchnia zabezpieczona poprzez ocynk galwaniczny lub wysoce odporny ocynk ogniowy.
-
Zgodność z normami i certyfikacja: zestawy badane zgodnie z wytycznymi EN 15048-1, objęte znakiem CE oraz udokumentowane atestem 3.1.
Komplementarne elementy infrastruktury budowlanej
Prawidłowy i w pełni bezpieczny montaż szkieletów wsporczych bardzo często opiera się na zastosowaniu dodatkowych, dopasowanych komponentów. Aby zagwarantować integralność i wieloletnią trwałość tworzonego węzła, rekomendujemy uzupełnienie listy zakupowej o sprawdzone wyroby z następujących kategorii:
-
Pręty gwintowane na zamówienie – certyfikowane elementy złączne, które są absolutnie kluczowe podczas stabilnego kotwienia profili stalowych w betonowych fundamentach i posadzkach.
-
Podkładki na zamówienie – standaryzowane podkładki dedykowane do zastosowań konstrukcyjnych, odpowiadające za równomierny docisk przy pracy kluczem oraz chroniące zewnętrzne powłoki profili przed zarysowaniem.
Zastosowanie śrub z gwintem pełnym w połączeniach niesprężanych
W systemach budowlanych SB (Structural Bolting) dociągnięcie elementów ma na celu solidne zestawienie profili bez wywoływania ekstremalnego naprężenia w rdzeniu złącza. Wykorzystanie w takim zestawie śruby o gwincie poprowadzonym pod sam łeb (ISO 4017) jest najwygodniejszym rozwiązaniem w sytuacji, gdy skręcane blachy lub kształtowniki są stosunkowo cienkie. Przy krótkim zacisku (niewielkiej sumarycznej grubości materiałów) śruba z gwintem częściowym mogłaby zablokować nakrętkę na końcu gwintu, pozostawiając luzy na połączeniu. Gwint pełny gwarantuje, że nakrętka bez problemu dociśnie blachy aż do samego końca.
Posiadanie znaku CE na kompletach zgodnych z EN 15048-1 oznacza, że właściwości mechaniczne współpracującej ze sobą śruby i nakrętki zostały fabrycznie zbadane. System ten jest zaprojektowany tak, by uniemożliwić nagłe ścięcie gwintu wewnątrz nakrętki pod wpływem przeciążenia. Zastosowanie cynkowania ogniowego na powierzchni detali to z kolei gwarancja niezawodnej ochrony antykorozyjnej, która chroni stal przez wiele lat eksploatacji na otwartej przestrzeni.
Najczęściej poruszane kwestie
Kiedy dokładnie należy wybrać zestaw z pełnym gwintem (ISO 4017) zamiast częściowego (ISO 4014)?
Wybór zestawu z pełnym gwintem (ISO 4017) jest zalecany przy skręcaniu cienkich elementów, gdzie gładki trzpień śruby (występujący w ISO 4014) byłby dłuższy niż sumaryczna grubość łączonych blach, co uniemożliwiłoby dokręcenie nakrętki. Sprawdza się on również w miejscach montażowych, w których jedna śruba służy jednocześnie do przelotowego spięcia profilu i zamocowania dodatkowych elementów osprzętu na wystającym gwincie.
Czy ocynk ogniowy nie zaburzy współpracy gwintu śruby z nakrętką?
Nakładanie powłoki z ocynku ogniowego faktycznie pogrubia wymiar elementów stalowych. Aby zestaw zgodny z normą EN 15048-1 mógł poprawnie funkcjonować, nakrętki wchodzące w skład kompletów cynkowanych ogniowo są fabrycznie produkowane z powiększonym luzem zwojów (tzw. tolerancja 6AZ). Dzięki temu po nałożeniu grubej warstwy cynku nakrętka swobodnie nakręca się na śrubę bez ryzyka zakleszczenia.
Czy można stosować dodatkowe nakrętki kontrujące w zestawach SB?
Norma EN 15048-1 przewiduje, że certyfikowany zestaw składa się z jednej śruby i jednej nakrętki. Jeżeli specyfikacja techniczna budynku narażonego na wibracje wymaga zabezpieczenia przed odkręcaniem, zaleca się stosowanie atestowanych nakrętek samohamownych lub specjalistycznych podkładek klinujących, które projektant uwzględnił w dokumentacji, zamiast samowolnego dokładania nakrętek kontrujących niezgodnych z certyfikatem zestawu.
Ekspert Elgo radzi
W trakcie prac montażowych z użyciem śrub o pełnym gwincie często spotykanym błędem jest ignorowanie ochrony zwojów gwintu przy przebijaniu elementu przez ciasne otwory w profilach. Używanie młotka do siłowego wbijania śruby ISO 4017 niemal zawsze prowadzi do trwałego uszkodzenia linii zwojów. W efekcie nakręcenie nakrętki staje się bardzo trudne, a niekiedy wręcz niemożliwe. Zaleca się precyzyjne pasowanie i rozwiercanie otworów w blachach, tak by śruba mogła zostać wsunięta ręcznie. Warto pamiętać również o zachowaniu odpowiedniego naddatku gwintu – po prawidłowym skręceniu zestawu SB, z nakrętki powinny wystawać minimum jeden lub dwa pełne zwoje śruby, co daje pewność pełnego zaangażowania nośności nakrętki.
Elgo – innowacyjny dostawca dla budownictwa ciężkiego
Firma Elgo to renomowany polski producent oraz dystrybutor zaawansowanego asortymentu mocującego dla nowoczesnego przemysłu. Dzięki nieustannie modernizowanemu parkowi maszynowemu posiadamy pełną niezależność w zakresie obróbki szerokiej gamy gatunków stali. Naszą misją jest bezpośrednie i płynne zaopatrywanie kluczowych inwestycji inżynieryjnych. Jako eksperci w branży, terminowo dostarczamy pręty gwintowane DIN 976 na zamówienie, które precyzyjnie przygotowujemy pod konkretny wymiar, wspierając stabilne kotwienie szkieletów stalowych w betonie.
Rozumiejąc, jak agresywne potrafią być warunki atmosferyczne na placach budowy, zapewniamy bardzo szeroki dostęp do detali pokrytych potężną barierą cynku ogniowego. Nasze kompetencje obejmują również obszary o rygorystycznych wymogach bezpieczeństwa – prowadzimy ściśle kontrolowaną produkcję elementów złącznych zgodnych z dyrektywą PED, zasilając instalacje ciśnieniowe i energetyczne.
Nasi doradcy techniczni na bieżąco pomagają kierownikom projektów w optymalizacji procesów logistycznych na budowach. Jeśli zależy Ci na pewności certyfikatów, terminowości oraz bezbłędnym dopasowaniu zamówienia do dokumentacji, skontaktuj się z naszym działem handlowym. Wykwalifikowany zespół przygotuje kompleksową wycenę i wesprze sukces Twojej inwestycji.
