Atestowane zestawy HV do połączeń sprężanych EN 14399 to zaawansowane systemy montażowe, stworzone do budowy najbardziej odpowiedzialnych i obciążonych konstrukcji stalowych. Pakiety te wykorzystuje się w obiektach, gdzie wymagana jest maksymalna sztywność węzłów, a siły przenoszone są poprzez tarcie między łączonymi blachami. Kompletne zespoły śrubowe gwarantują utrzymanie stabilności hal przemysłowych, mostów oraz wież wsporczych w obliczu silnych obciążeń dynamicznych i wiatrowych.

Najważniejsze informacje na start

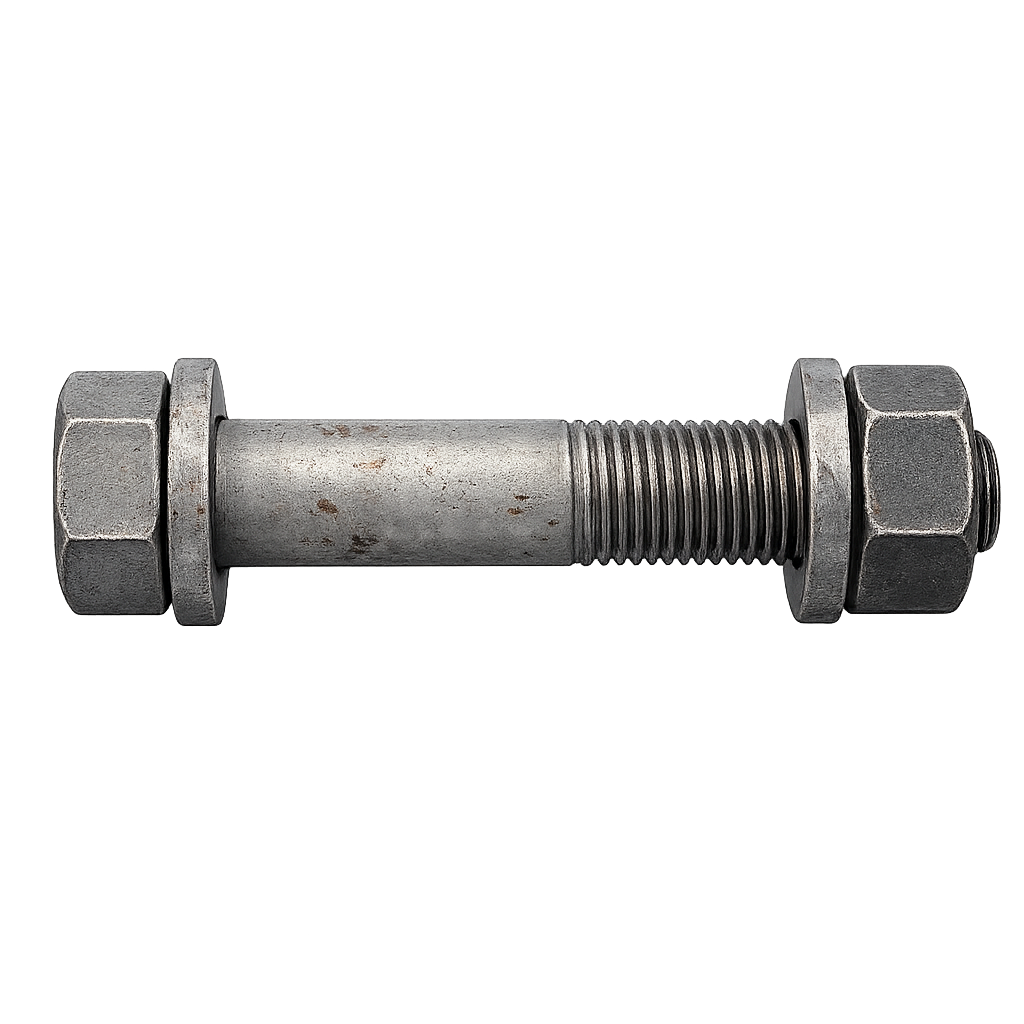

• Zakres konfiguracji (HV): Zestawy standardowe EN 14399-4-4-6 (śruba z łbem sześciokątnym powiększonym, nakrętka, dwie podkładki) oraz zestawy ze śrubami pasowanymi EN 14399-8-4-6, stosowanymi w precyzyjnych otworach dociskowych.

• Zastosowanie konstrukcyjne: Węzły sprężane wysokiej wytrzymałości (połączenia cierne) w konstrukcjach stalowych.

• Klasy twardości: System HV opiera się wyłącznie na najwyższych klasach wytrzymałości, najczęściej 10.9.

• Powłoki chroniące: Wyroby dostarczane są w wersji powlekanej, zazwyczaj w wysoce odpornym na trudne warunki środowiskowe ocynku ogniowym (tzw. HDG). Posiadają także odpowiednie smarowanie fabryczne na gwintach nakrętek dla zapewnienia poprawnego współczynnika tarcia podczas dokręcania.

• Certyfikacja i znakowanie: Standard EN 14399, rygorystyczne procedury kontroli współczynnika k-factor. Systemy śrubowe HV są produktami budowlanymi objętymi znakiem CE.

Komplementarne elementy infrastruktury budowlanej

Profesjonalne wznoszenie szkieletów nośnych wymaga użycia sprawdzonych komponentów pobocznych. Dla zachowania pełnej kompatybilności technologicznej na placu budowy zaleca się dobór atestowanych detali montażowych z poniższych kategorii:

• Śruby z łbem sześciokątnym na zamówienie – warianty konstrukcyjne bez certyfikacji HV, używane w lżejszych partiach ryglowych oraz przy mocowaniu mniejszych profili stalowych.

• Nakrętki na zamówienie – klasyczne nakrętki o wysokich klasach twardości, stosowane między innymi do stabilizowania elementów w fundamentach betonowych.

• Podkładki na zamówienie – znormalizowane podkładki konstrukcyjne do połączeń niesprężanych, które dystansują łeb śruby i chronią warstwy lakiernicze lub cynkowe profili przed zarysowaniem.

Bezpieczeństwo węzłów ciernych w konstrukcjach stalowych

Wdrożenie zestawów sprężanych HV stanowi podstawę budowy węzłów zakładkowych o najwyższej nośności. W przeciwieństwie do połączeń zwykłych, w układach sprężanych gwint śruby napinany jest do ściśle określonej, ogromnej siły. Tworzy to potężny docisk między płaszczyznami łączonych elementów stalowych. Powstałe w ten sposób tarcie eliminuje poślizg między blachami, co ma kluczowe znaczenie w budowlach narażonych na zmęczenie materiału – na przykład suwnicach, wiaduktach czy wysokich masztach antenowych.

Do zadań specjalnych inżynierowie wybierają komplety wyposażone w śruby pasowane (zgodne z normą EN 14399-8). Posiadają one poszerzony i wysoce precyzyjnie obrobiony trzpień gładki. Umieszczane w ciasno pasowanych, rozwiercanych otworach, potrafią jednocześnie przenosić obciążenia tnące na sam trzpień oraz siły z tarcia powierzchniowego, dając bezkompromisowe oparcie dla konstrukcji w miejscach ekstremalnych przeciążeń.

Najczęściej poruszane kwestie

Co dokładnie oznaczają liczby w symbolu EN-14399-4-4-6?

Ten kod liczbowy opisuje kompletny skład normatywny zestawu HV. Pierwsza cyfra „4” oznacza, że śruba wykonana jest według normy EN 14399-4. Druga cyfra „4” wskazuje na nakrętkę spełniającą rygory normy EN 14399-4. Ostatnia cyfra „6” odnosi się do dwóch sztuk specjalnych, fazowanych podkładek określonych w specyfikacji EN 14399-6.

Czym różni się standardowy zestaw HV od wersji pasowanej EN-14399-8?

W standardowym zestawie (EN 14399-4) gwintowana jest część trzpienia, a śruba przechodzi przez otwór w profilach stalowych z pewnym luzem montażowym (nośność połączenia opiera się na tarciu blach). Zestaw z normą EN 14399-8 wyposażony jest w śrubę pasowaną. Jej gładki trzpień ma średnicę precyzyjnie dopasowaną do wymiaru otworu, tworząc ciasne pasowanie, co zapobiega jakimkolwiek mikroruchom już na poziomie bezpośredniego kontaktu stali ze stalą.

Czy zestawy sprężane HV można wykorzystywać wielokrotnie?

Zgodnie z europejskimi wytycznymi dla budownictwa stalowego, śruby i nakrętki z zestawów HV przeznaczone są wyłącznie do jednorazowego użytku. W procesie dokręcania z użyciem klucza dynamometrycznego rdzeń śruby ulega potężnym naprężeniom, które z czasem mogą powodować mikroskopijne odkształcenia plastyczne. Ponowne użycie zdemontowanego kompletu jest kategorycznie zabronione, ponieważ nie gwarantuje utrzymania wyliczonego współczynnika tarcia i stanowi realne zagrożenie dla sztywności całej konstrukcji.

Ekspert Elgo radzi

Warto pamiętać, że europejskie przepisy budowlane traktują śrubę, nakrętkę i podkładki z zestawu HV jako jeden, nierozerwalny produkt objęty wspólnym certyfikatem i deklaracją. Często spotykanym błędem podczas prac monterskich na wysokościach jest wysypywanie elementów z fabrycznych kartonów do zbiorczych pojemników. Powoduje to niekontrolowane mieszanie partii materiałowych. Należy zwrócić szczególną uwagę na zachowanie oryginalnej kompletacji na placu budowy. Montaż śruby z jednej partii produkcyjnej i nakrętki z innej zaburza wyliczony fabrycznie współczynnik tarcia na zwojach. W efekcie, po dociągnięciu złącza kluczem dynamometrycznym, rzeczywiste napięcie w rdzeniu śruby może być drastycznie inne od założeń projektanta, co stanowi poważne ryzyko dla sztywności całej budowli.

Elgo – innowacyjny dostawca dla budownictwa ciężkiego

Firma Elgo to ceniony dystrybutor oraz bezpośredni wytwórca profesjonalnego asortymentu montażowego dedykowanego do zaawansowanego budownictwa przemysłowego. Posiadamy nowoczesny park maszynowy, co daje naszej firmie elastyczność i niezależność w zakresie precyzyjnej obróbki zróżnicowanych stopów metali. Ważnym filarem naszej codziennej pracy są wytwarzane pod konkretny wymiar pręty gwintowane DIN 976 na zamówienie, które przygotowujemy w celu bezpiecznego, głębokiego osadzania potężnej infrastruktury stalowej w fundamentach betonowych.

Doskonale rozumiemy wyzwania, jakie niesie za sobą praca w trudnych warunkach zewnętrznych. Dlatego nasza oferta dla budownictwa opiera się na szerokim wachlarzu wyrobów pokrytych solidną i trwałą powłoką cynku ogniowego. Nasze zaplecze merytoryczne i techniczne z powodzeniem wykorzystujemy również w sektorach o zaostrzonym rygorze bezpieczeństwa – od lat realizujemy atestowaną produkcję elementów złącznych zgodnych z dyrektywą PED dla rurociągów przesyłowych i energetyki.

Nasz zespół wykwalifikowanych doradców na bieżąco pomaga kierownikom budów w optymalizowaniu logistyki zamówień. Jeśli zależy Ci na wzorowym dopasowaniu części do dokumentacji oraz pełnym bezpieczeństwie inwestycji i chcesz uzyskać szczegółowe wyliczenie kosztów materiałowych, skontaktuj się z naszym działem handlowym. Profesjonalnie przeprowadzimy Cię przez cały proces zaopatrzeniowy.
