Certyfikowane śruby dwustronne do instalacji ciśnieniowych PED to kluczowe komponenty odpowiadające za bezpieczeństwo i szczelność najbardziej obciążonych układów rurowych oraz połączeń kołnierzowych. W tej podkategorii oferujemy precyzyjnie wykonane pręty gwintowane DIN 976 oraz specjalistyczne śruby dwustronne zgodne z normami DIN 2510, PN-68/H-74302, DIN 939 oraz DIN 938 (wraz z ich odpowiednikami ISO). Produkowane ze specjalnie wyselekcjonowanych stali żarowytrzymałych i kotłowych, gwarantują one bezawaryjną pracę w warunkach drastycznych wahań ciśnień i ekstremalnie wysokich temperatur roboczych.
Najważniejsze informacje na start
Asortyment: pręty gwintowane DIN 976, śruby dwustronne DIN 2510, PN-68/H-74302, DIN 939, DIN 938.
Zastosowanie: łączenie kołnierzy w rurociągach parowych, budowa zaworów przemysłowych, wymienników ciepła oraz aparatury chemicznej.
Materiały: zaawansowane stale kotłowe i do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, 21CrMoV5-7 + QT) oraz stale odporne na korozję (A2, A4).
Certyfikacja: pełna zgodność z dyrektywą PED 2014/68/EU oraz dokumentacja odbiorowa w postaci atestów EN 10204-3.1 lub 3.2.
Bezpieczeństwo połączeń kołnierzowych pod stałym nadzorem
Śruby dwustronne pracujące pod rygorem dyrektywy ciśnieniowej podlegają ciągłym siłom rozciągającym, naprężeniom zmęczeniowym oraz zjawisku pełzania materiału. Odpowiedni dobór elementu, takiego jak śruba z przewężonym trzpieniem DIN 2510 czy klasyczna śruba dwustronna PN-68/H-74302, jest absolutnie kluczowy dla uniknięcia pęknięć czy rozszczelnień instalacji. Przetwarzamy wyłącznie certyfikowane gatunki stali, upewniając się, że każdy wytop posiada wymagane parametry plastyczności i udarności.
W procesie produkcji stawiamy na pełną identyfikowalność partii materiałowych. Oznacza to, że każda partia, od docinanych prętów gwintowanych DIN 976 po precyzyjne śruby wkręcane DIN 938 i DIN 939, przechodzi przez kontrolowany proces obróbki cieplnej i mechanicznej. Jeśli potrzebujesz pewnego partnera technologicznego dla swojego projektu, nasza produkcja PED w Elgo zapewnia doskonałą precyzję wymiarową oraz pełne bezpieczeństwo prawne, poparte atestami wydawanymi we współpracy z jednostkami notyfikowanymi.
Najczęściej poruszane kwestie
Dlaczego w instalacjach wysokociśnieniowych często stosuje się śruby dwustronne DIN 2510? Śruby wyprodukowane według normy DIN 2510 posiadają charakterystyczny, przewężony trzpień (jego średnica jest mniejsza niż średnica rdzenia gwintu). Taka budowa sprawia, że szpilka zyskuje na elastyczności i doskonale absorbuje naprężenia termiczne oraz uderzenia hydrauliczne. Znacznie zmniejsza to ryzyko trwałego odkształcenia lub zerwania połączenia kołnierzowego przy gwałtownych skokach ciśnienia i temperatury.
Czym różni się śruba dwustronna DIN 938 od DIN 939? Obie to śruby wkręcane, jednak różnią się długością części wkręcanej. W przypadku DIN 938 długość ta jest równa średnicy gwintu (1d), co sprawdza się przy wkręcaniu w elementy stalowe. W DIN 939 część wkręcana wynosi około 1,25 średnicy gwintu (1,25d), co zapewnia lepsze trzymanie w materiałach o mniejszej wytrzymałości, takich jak żeliwo.
Czy pręty gwintowane DIN 976 sprawdzają się w układach PED? Tak, docięte na wymiar pręty gwintowane DIN 976 są powszechnie stosowane w klasycznych połączeniach kołnierzowych przelotowych, gdzie z obu stron stosuje się nakrętki. Muszą być jednak wykonane z odpowiednio certyfikowanego materiału (np. stali kotłowej) i posiadać dokumentację odbiorową, aby spełniać te same rygorystyczne normy ciśnieniowe, co dedykowane śruby dwustronne.
Ekspert Elgo radzi
Przy montażu śrub dwustronnych w instalacjach rurociągowych, szczególnie w przypadku normy DIN 2510, niezwykle ważne jest precyzyjne stosowanie się do zalecanych momentów dokręcania. Zbyt mocne dociągnięcie takiej śruby powoduje plastyczne odkształcenie jej przewężonego trzpienia, co niweczy właściwości kompensacyjne elementu. Dodatkowo, jeśli pracujecie na śrubach kwasoodpornych (A2/A4) w strefach podwyższonych temperatur, koniecznie stosujcie odpowiednie pasty montażowe zapobiegające zacieraniu się gwintów. Uratuje to wam mnóstwo czasu, gdy po latach eksploatacji trzeba będzie zdemontować złącze w celu wymiany uszczelki.
Elgo – kompleksowe wsparcie i atestowana produkcja
Elgo od lat zaopatruje rynek w najwyższej klasy rozwiązania złączne, w pełni opierając się na własnym, nowoczesnym zapleczu maszynowym. Taka niezależność technologiczna pozwala nam na błyskawiczną i elastyczną obróbkę stali. Docinamy na dowolny wymiar pręty gwintowane, a także wytwarzamy solidne kotwy i elementy złączne do konstrukcji stalowych, które są niezastąpione przy bezpiecznym osadzaniu maszyn w fundamentach betonowych. Oferujemy również stały dostęp do atestowanych śrub sprężających HV, niesprężających SB oraz szerokiego asortymentu pokrytego ocynkiem ogniowym.
Z myślą o najbardziej wymagających branżach – chemicznej, petrochemicznej oraz energetycznej – funkcjonuje nasza certyfikowana produkcja elementów złącznych do urządzeń ciśnieniowych. Odpowiednio przetwarzamy specjalistyczne stale kotłowe i żarowytrzymałe (takie jak 25CrMo4 czy 42CrMo4). Pozwala nam to tworzyć bezawaryjne komponenty do połączeń kołnierzowych, a także wykonywać nietypowe wyroby bezpośrednio z rysunków technicznych, zawsze z zachowaniem pełnej dokumentacji odbiorowej dla UDT.
Nasz zespół tworzą doświadczeni eksperci, którzy na każdym kroku wspierają inżynierów i projektantów w typowaniu optymalnych stopów, dopasowanych do konkretnych obciążeń termicznych i mechanicznych. Nieważne, czy Twoja inwestycja wymaga skomplikowanych detali ciśnieniowych, czy zależy Ci na terminowej i bezproblemowej dostawie asortymentu złącznego prosto na budowę – skontaktuj się z naszym działem handlowym, a zagwarantujemy najwyższą jakość obsługi Twojego projektu.
Sprawdź więcej artykułów o elementach złącznych
Śruby dwustronne DIN 938

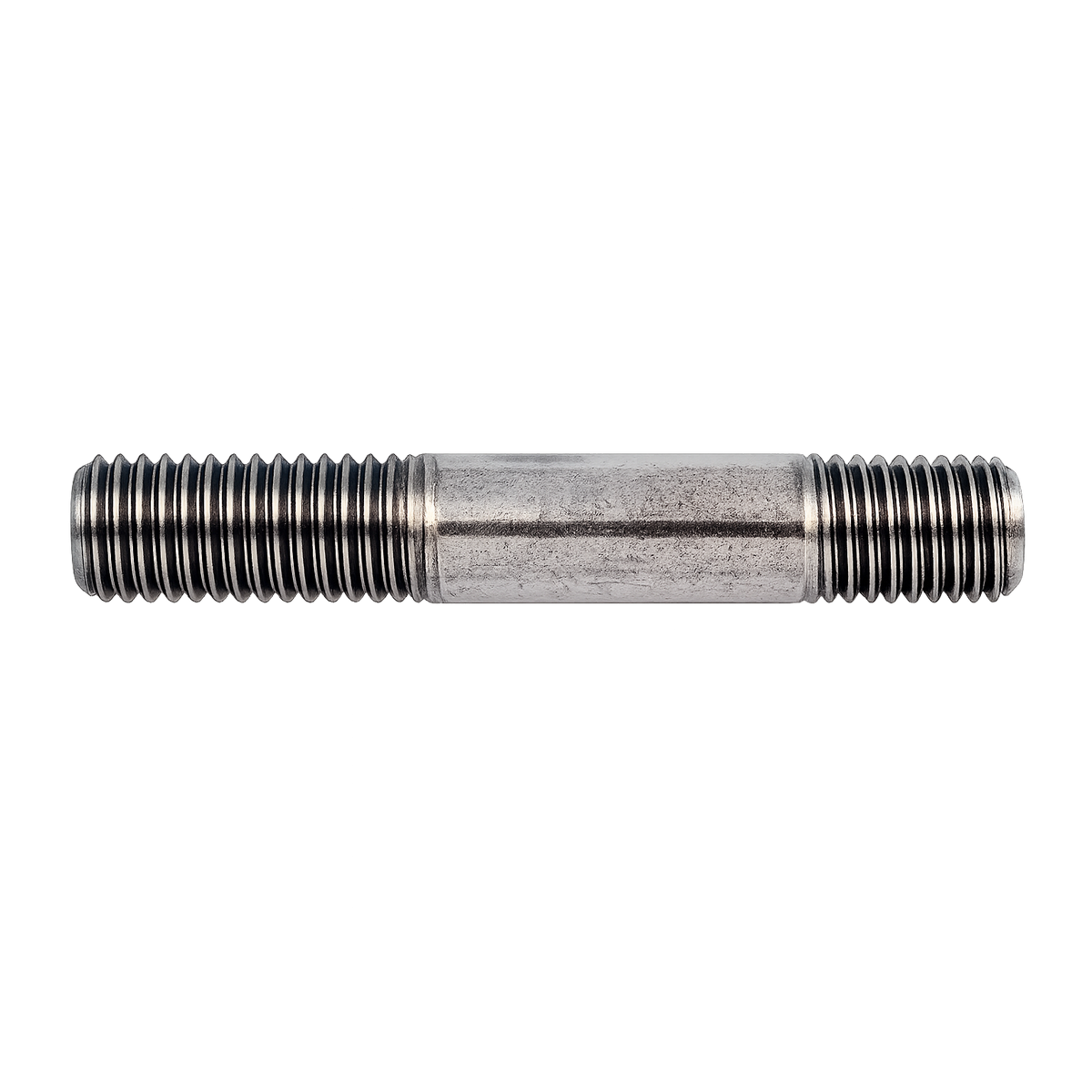

Certyfikowane śruby dwustronne DIN 938 to zaawansowane śruby wkręcane, w których długość części osadzanej w korpusie jest równa jednej średnicy gwintu (1d), co sprawia, że idealnie współpracują z twardymi, stalowymi elementami infrastruktury. Stanowią one fundamentalny komponent bezpiecznych złączy w instalacjach pracujących pod rygorem dyrektywy ciśnieniowej. Odpowiednio wyselekcjonowana stal kotłowa zapewnia tym wyrobom bardzo wysoką odporność na skrajne naprężenia termiczne i gwarantuje stabilną pracę rurociągów przez długie lata.
Najważniejsze informacje na start
zakres wymiarów (produkcja na zamówienie): średnice M12 – M80, dostępne długości od 16 do 180 mm.
wykorzystywane materiały: wysoce odporna stal żarowytrzymała oraz stopy do ulepszania cieplnego (m.in. 25CrMo4 + QT, 42CrMo4 + QT, C35 + QT, C45 + QT, 21CrMoV5-7 + QT, X19CrMoNbVN11-1 + QT, X22CrMoV12-1 + QT, X6NiCrTiMoVB25-15-2 + QT) i kwasoodporne (A2, A4).
gwinty i powłoki antykorozyjne: precyzyjny gwint metryczny; powierzchnia w stanie surowym (czarna), ocynk galwaniczny lub ocynk ogniowy.
zgodność z normami i certyfikacja: dyrektywa PED 2014/68EU, dokumentacja EN 10204 (w tym certyfikat 3.1 i 3.2), EN 10269 oraz AD 2000 Merkblatt.
Niezawodność instalacji w ekstremalnym środowisku
W rurociągach przesyłowych i instalacjach energetycznych niezwykle ważna jest inżynieryjna precyzja przy doborze technologii łączenia. Certyfikowane elementy złączne do instalacji ciśnieniowych muszą przenosić krytyczne obciążenia bez ryzyka rozszczelnienia. Konstruując odpowiedzialne połączenia kołnierzowe, a także mocując aparaturę do korpusów zaworów, inżynierowie wybierają normę DIN 938 (część wkręcana rzędu 1d) właśnie do stabilnego osadzania detali w stalowych matrycach o podwyższonej twardości i odporności na ścinanie.
Wykorzystanie śrub ze stali kotłowej (jak choćby 25CrMo4 czy 42CrMo4) skutecznie chroni układy przed zjawiskiem pełzania materiału i gwarantuje utrzymanie nominalnego docisku, nawet przy stałych pulsacjach medium. Nasza ścisła i stale nadzorowana przez ekspertów produkcja elementów złącznych zgodnych z PED zapewnia absolutną powtarzalność i dbałość o zarysy gwintów, dzięki czemu śruby ciśnieniowe PED trafiające na place inwestycyjne bezproblemowo przechodzą odbiory rzeczoznawców.
Najczęściej poruszane kwestie
Kiedy do łączenia korpusów wybrać śrubę DIN 938, a kiedy DIN 939? Różnica polega wyłącznie na długości części, którą wkręcamy na stałe w korpus maszyny lub zaworu. Jeśli materiał, w którym wykonano otwór z gwintem, cechuje się wysoką twardością (np. znormalizowana stal konstrukcyjna czy narzędziowa), głębokość na poziomie jednej średnicy gwintu (1d) według normy DIN 938 jest w pełni wystarczająca. W przypadku materiałów bardziej kruchych lub plastycznych, takich jak żeliwo, stosuje się dłuższą część wkręcaną (1,25d), opisaną w normie DIN 939.
Kto może wystawić certyfikat 3.2 i co on oznacza w świetle dyrektywy PED? Certyfikat 3.1 i 3.2 to dokumenty jakościowe precyzujące skład chemiczny i parametry mechaniczne danego stopu. Świadectwo 3.2 różni się tym, że nadzór nad badaniami próbek przejmuje niezależny rzeczoznawca strony trzeciej, np. inspektor UDT (Urząd Dozoru Technicznego) lub inna jednostka notyfikowana. Potwierdza to ponad wszelką wątpliwość zgodność materiału i jest bezwzględnym wymogiem na najbardziej wrażliwych liniach przesyłowych (np. dla rurociągów pary wodnej pod dużym ciśnieniem).
Dlaczego na elementach instalacji wysokotemperaturowych rzadko spotyka się ocynk? W środowisku przemysłowym, gdzie urządzenia i rurociągi pracują w temperaturze roboczej przekraczającej 250-300 stopni Celsjusza, nałożony na stal cynk drastycznie słabnie, topi się i wchodzi w niepożądane reakcje z bazowym stopem żarowytrzymałym, co może wywołać zjawisko kruchości ciekłometalicznej. Na skrajne temperatury aplikuje się detale surowe (często dodatkowo czernione) wspierane odpowiednią chemią montażową.
Ekspert Elgo radzi
Podczas montażu śrub wkręcanych w masywnych, stalowych korpusach ciężkiej armatury przemysłowej, bardzo ważnym etapem jest poprawne procedowanie wartości momentów siły na kluczach dynamometrycznych. Zbyt agresywne wkręcanie szpilki do ślepego otworu z gwintem prowadzi do zerwania strefy niedogwintowanej, w której trzpień powinien łagodnie się zablokować. Ponadto, w instalacjach przeznaczonych do pracy z czynnikami gorącymi (gdzie korozja termiczna przyspiesza niszczenie zwojów), powszechnym wymogiem dobrych praktyk inżynieryjnych jest stosowanie profesjonalnych, wysokotemperaturowych past montażowych niezawierających metali ciężkich. Dzięki nim, po kilku latach ciągłej eksploatacji, w bezpieczny i szybki sposób odkręcicie nakrętki na złączach kołnierzowych podczas planowanego serwisu.
Elgo – Twój zaufany partner w dostawach elementów montażowych
Firma Elgo to polski, dynamiczny producent i stabilny dystrybutor profesjonalnych rozwiązań złącznych. Posiadanie nowoczesnego zaplecza maszynowego zapewnia nam wysoką niezależność produkcyjną, a co za tym idzie – dużą elastyczność i krótkie terminy realizacji procesów obróbki różnorodnych stopów. Realizujemy zlecenia pod wyśrubowane specyfikacje techniczne, wykonując między innymi pręty gwintowane na wymiar do bezpiecznego osadzania w fundamentach betonowych. Skutecznie wspieramy budowy dużych obiektów przemysłowych, zaopatrując je w śruby do połączeń sprężanych HV, wyroby niesprężane SB oraz detale w wysoce odpornym ocynku ogniowym.
Mając świadomość bezkompromisowych rygorów nakładanych przez branżę petrochemiczną, gazowniczą i cieplną, nasza produkcja atestowanych komponentów złącznych odbywa się w ścisłej zgodności z dyrektywą PED. Skupiamy się na profesjonalnej obróbce ulepszanych cieplnie stali kotłowych i stopów żarowytrzymałych (takich jak np. 25CrMo4 czy 42CrMo4), zaopatrując rynek w wytrzymałe komponenty wspierające bezpieczny przesył mediów. Posiadamy także kompetencje do wykonywania nietypowych, zaawansowanych detali bazujących na rysunkach dostarczonych przez projektantów, przygotowując pod nie rzetelną dokumentację odbiorową dla UDT.
Nasz wykwalifikowany zespół doradców z pełnym zaangażowaniem asystuje inżynierom i konstruktorom przy weryfikacji norm oraz wyborze materiałów, które podołają założonym obciążeniom zmęczeniowym i termicznym. Niezależnie od tego, czy potrzebują Państwo specjalistycznych części ze stali stopowych, czy też oczekują płynnego zarządzania logistyką dostaw na teren obiektu – zachęcamy, by napisać bezpośrednio do specjalistów z naszego działu handlowego. Zajmiemy się bezpieczną i terminową obsługą całego projektu.
