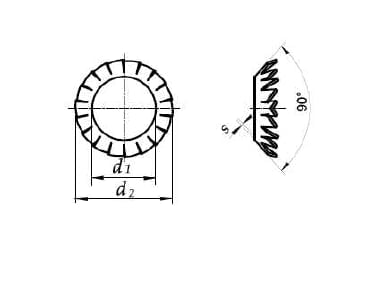

Podkładki okrągłe sprężyste, wachlarzowe, uzębione zewnętrznie, stożkowe DIN 6798 V
Pobierz PDF
Opis produktu
Pełna oferta podkładek okrągłych sprężystych wachlarzowych wg DIN 6798 forma V uzębione zewnętrznie, stożkowe.
Dostępne: stal sprężynowa, ocynk galwaniczny.
Szczegółowych informacji udzieli dział sprzedaży. Zapraszamy do współpracy.
| dnom |
2,2 |
2,7 |
3,2 |
3,7 |
4,3 |
5,3 |
6,4 |
8,4 |
10,5 |
13 |
15 |
|
| Pod gwint
Thread dia. |
M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | |
| d1 | min | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 |
| max | 2,34 | 2,84 | 3,38 | 3,88 | 4,48 | 5,48 | 6,62 | 8,62 | 10,77 | 13,27 | 15,27 | |
| ~ d2 | 4,2 | 5,1 | 6 | 7 | 8 | 9,8 | 11,8 | 15,3 | 19 | 23 | 26,2 | |
| snom | 0,2 | 0,2 | 0,2 | 0,25 | 0,25 | 0,3 | 0,4 | 0,4 | 0,5 | 0,5 | 0,6 | |
