Prawidłowy dobór materiałów to absolutny fundament bezpieczeństwa w przemyśle. Instalacje pracujące pod ciśnieniem, takie jak rurociągi, zbiorniki buforowe czy wymienniki ciepła, wymagają surowców o ściśle określonych parametrach wytrzymałościowych. Bardzo często do takich wymagających zadań wybierana jest stal niestopowa, która łączy w sobie doskonałą spawalność z odpowiednią wytrzymałością na umiarkowane obciążenia termiczne i mechaniczne. Poniżej omawiamy kluczowe normy, parametry i rygorystyczne wymagania stawiane materiałom w układach ciśnieniowych.

Najważniejsze informacje na start

• Definicja: zwykłe stale niestopowe to takie stopy żelaza, w których to węgiel jest głównym dodatkiem decydującym o ich twardości, a pozostałe pierwiastki chemiczne nie przekraczają granicznych, ściśle zdefiniowanych, niskich stężeń.
• Spawalność: dzięki relatywnie niskiej zawartości węgla materiały te rewelacyjnie nadają się do procesów spawalniczych bez konieczności przeprowadzania trudnej obróbki cieplnej po zakończeniu łączenia.
• Certyfikacja: materiały przeznaczone do instalacji ciśnieniowych muszą spełniać ostre normy jakości (np. wchodzące w skład dyrektywy PED) i obligatoryjnie posiadać hutnicze atesty materiałowe (zazwyczaj certyfikat 3.1).

Na czym polega różnica: stal stopowa i niestopowa?

Podstawowy podział materiałów konstrukcyjnych w hutnictwie opiera się na ich składzie pierwiastkowym. W zestawieniu stal stopowa i niestopowa główna różnica tkwi w obecności lub braku dodatków uszlachetniających, takich jak chrom, nikiel, molibden czy wanad:

• W stalach stopowych pierwiastki te dodawane są celowo i w dużych ilościach, aby skokowo poprawić odporność na korozję (stal nierdzewna) lub odporność na ekstremalnie wysokie temperatury (stale żarowytrzymałe i żaroodporne).
• Z kolei stal niestopowa opiera swoje parametry wytrzymałościowe głównie na odpowiednim, zbalansowanym stężeniu węgla oraz manganu. Jest to rozwiązanie zauważalnie tańsze technologicznie, ale jednocześnie wysoce skuteczne w środowiskach nieagresywnych chemicznie, przy temperaturach roboczych zazwyczaj nieprzekraczających granicy 400-450°C.

Parametry techniczne – jakie właściwości ma stal niestopowa ?

W rurociągach przesyłowych i zbiornikach ciśnieniowych kluczowa jest nie tylko twardość surowca, ale przede wszystkim jego plastyczność i ciągliwość. Właściwości stali niestopowej to głównie:

• wysoka udarność (odporność na nagłe pękanie przy uderzeniach, nierzadko również w niższych temperaturach otoczenia),
• doskonała spawalność instalacyjna.

Gwarantuje to, że spoiny na rurach czy przyłączach kołnierzowych nie zaczną pękać pod wpływem pulsacji ciśnienia lub drgań układu pompowego. Ponadto materiały te charakteryzują się bardzo dobrą obrabialnością mechaniczną, co ułatwia wiercenie, gwintowanie i toczenie precyzyjnych detali.

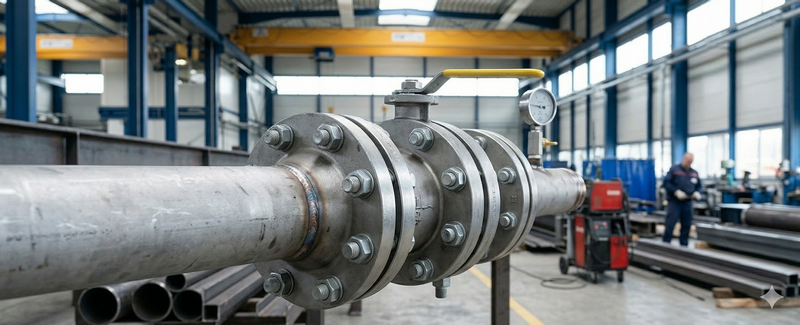

Zwykła stal konstrukcyjna niestopowa a materiały ciśnieniowe

Warto wyraźnie zaznaczyć, że powszechnie stosowana stal konstrukcyjna niestopowa (na przykład znany powszechnie w budownictwie gatunek S235JR stosowany na płoty, słupki czy lekkie wiaty garażowe) nie jest tym samym, co węglowa stal niestopowa przeznaczona do profesjonalnych urządzeń ciśnieniowych. Choć chemicznie mogą one być do siebie zbliżone, atestowane materiały ciśnieniowe są wytapiane w znacznie bardziej zaostrzonych reżimach hutniczych. Dodatkowo poddawane są skrupulatnym badaniom na obecność wad wewnętrznych struktury (badania ultradźwiękowe) i muszą bezwzględnie gwarantować utrzymanie minimalnej granicy plastyczności w podwyższonych temperaturach pracy.

Stal niestopowa – przykłady w normach europejskich

W dokumentacji technicznej, planach i projektach rurociągów najczęściej pojawiają się specyficzne, ustandaryzowane oznaczenia alfanumeryczne. Typowe i najczęściej spotykane przykłady stali niestopowej dedykowane wprost do pracy pod obciążeniem ciśnieniowym to gatunki oznaczone wielką literą „P” (wywodzącą się od angielskiego słowa pressure).

Wymienić tu można powszechnie znane stale, takie jak P235GH, P265GH czy P250GH. Same litery „GH” stanowią sygnał dla projektanta, że materiał jest odpowiednio badany i dopuszczony do stabilnej pracy w podwyższonych temperaturach. To właśnie z tych konkretnych gatunków wykonuje się ciężkie blachy kotłowe, rury bezszwowe oraz kute kołnierze przyłączeniowe.

Sal niestopowa – zastosowanie w przemyśle ciężkim

Gdzie w praktyce trafiają te zrównoważone węglowe materiały? Zastosowanie stali niestopowej obejmuje głównie budowę przemysłowych wymienników ciepła, wydajnych kotłów parowych, dalekobieżnych rurociągów przesyłowych gazu i wody oraz zaawansowanej armatury przemysłowej. Są to również w wielu wypadkach podstawowe materiały, z których tłoczy się elementy złączne (śruby metryczne, nakrętki, podkładki) niższych i średnich klas wytrzymałości mechanicznej (np. 5.8, 8.8), pracujące na zewnątrz infrastruktury instalacji i często dodatkowo zabezpieczone powłokami antykorozyjnymi oc.b lub TZN.

Przeglądaj produkty według kategorii

Poniżej znajdziesz bezpośrednie linki do kategorii produktów powszechnie wykorzystywanych przy bezpiecznym montażu instalacji i konstrukcji stalowych:

• Nakrętki sześciokątne z podtoczeniem 42CrMo4 oc.b DIN 2510 NF
• Śruby dwustronne z gwintem na całej długości oc.b 42CrMo4 DIN 976
• Zestaw EN 14399-4/6 kl. 10.9 typ HV TZN
• Śruby do połączeń niesprężane SB EN 15048

Przykładowy wybór produktów Elgo

Oto konkretne elementy złączne z naszej precyzyjnej oferty, niezbędne przy budowie stabilnych konstrukcji i bezpiecznych rurociągów:

• Śruby dwustronne z gwintem na całej długości oc.b 42CrMo4 DIN 976 – szpilki przeznaczone do pracy pod dużym obciążeniem ciśnieniowym.
• Nakrętka sześciokątna z podtoczeniem 42CrMo4 oc.b DIN 2510 NF – specjalistyczna nakrętka ciśnieniowa do połączeń w instalacjach chemicznych i energetycznych.
• Zestaw EN 14399-4/6 kl. 10.9 typ HV TZN – masywne śruby sprężane konstrukcyjne w solidnym ocynku ogniowym TZN.
• Zestaw EN 04014 kl. 8.8 typ SB TZN

Sprawdź więcej artykułów o elementach złącznych

• Ocynk ogniowy vs ocynk galwaniczny
• Co to jest ocynk ogniowy
• Kruchość wodorowa – dlaczego śruby 10.9 i 12.9 pękają?

Najczęściej poruszane kwestie

Czy stal niestopowa rdzewieje w wilgotnym środowisku?

Tak, z uwagi na brak dodatków antykorozyjnych i szlachetnych (takich jak chrom i nikiel) stale te są bardzo podatne na korozję atmosferyczną. Aby zapobiec rdzewieniu, instalacje zewnętrzne oraz ich elementy złączne muszą być skrupulatnie malowane farbami przemysłowymi lub pokrywane systemowymi warstwami ochronnymi, na przykład ocynkiem galwanicznym (oc.b) lub grubym ocynkiem ogniowym (TZN).

Jaka jest maksymalna temperatura pracy dla stali niestopowej pod ciśnieniem?

Materiały węglowe dedykowane do wymagających instalacji ciśnieniowych (np. 42CrMo4, 25CrMo4) zachowują swoje bezpieczne i stabilne parametry wytrzymałościowe przeważnie do temperatury około 400-450°C. Przekroczenie tych rygorystycznych wartości sprawia, że materiał strukturalnie szybko traci na wytrzymałości (zachodzi zjawisko tzw. pełzania stali). W jeszcze wyższych temperaturach niezbędne i obowiązkowe jest zastosowanie stali stopowych (na przykład z precyzyjnym dodatkiem molibdenu).

Czy każda śruba klasy 8.8 bez problemu nadaje się do rurociągów?

Zwykłe węglowe śruby konstrukcyjne klasy 8.8 nadają się do budowy prostych podpór i stalowych obejm, jednak najbardziej kluczowe połączenia kołnierzowe na rurociągach pracujących pod wysokim ciśnieniem (zgodnie z obostrzeniami dyrektywy PED) często wymagają elementów złącznych o certyfikowanym pochodzeniu chemicznym (np. wytoczonych z materiału 25CrMo4) oraz pełnej dokumentacji odbiorowej dozoru technicznego.

Ekspert Elgo radzi

Świadomy dobór atestowanej stali do nowoczesnej instalacji przemysłowej to absolutnie nie jest miejsce na kompromisy inżynieryjne czy szukanie oszczędności rzędu kilkunastu groszy na kilogramie materiału. Obserwowałem na wielu budowach niepokojące sytuacje, w których wykonawca instalacyjny próbował pospawać zwykłą stal konstrukcyjną z docelową rurą ciśnieniową, co błyskawicznie skutkowało powstawaniem groźnych mikropęknięć w okolicach strefy spoiny już podczas pierwszych prób wodnych układu.

Pamiętajcie o tym, że profesjonalne urządzenia ciśnieniowe podlegają niezwykle rygorystycznym dyrektywom prawnym. Jeżeli budujecie i spawacie instalację podlegającą pod rygorystyczne odbiory techniczne udt, musicie mieć stuprocentową, popartą badaniami pewność, że użyte nakrętki sprzęgające, szpilki gwintowane czy śruby dwustronne posiadają stosowny certyfikat materiałowy 3.1 i pochodzą wyłącznie z pewnego źródła. Brak jednego odpowiedniego atestu na element złączny potrafi skutecznie wstrzymać odbiór techniczny całego, kosztownego rurociągu.

Elgo – własna produkcja i kompleksowe wsparcie specjalistów

Jako doświadczony dystrybutor i producent opieramy naszą działalność na własnym, świetnie wyposażonym parku maszynowym, co daje nam rynkową niezależność. Oferujemy produkcję dociętych na wymiar prętów gwintowanych, w tym precyzyjnych prętów do kotwienia konstrukcji stalowych oraz maszyn w fundamentach betonowych. Nasz asortyment uzupełniają specjalistyczne śruby do połączeń sprężanych HV i SB, a także inne niezbędne elementy złączne, powlekane trwałym ocynkiem ogniowym.

Doskonale rozumiemy restrykcyjne normy przemysłu petrochemicznego, energetycznego i chemicznego, dlatego z powodzeniem realizujemy produkcję zgodną z PED. Korzystając z certyfikowanych gatunków stali kotłowej i żarowytrzymałej (np. 42CrMo4, 25CrMo4), dostarczamy atestowane komponenty do instalacji ciśnieniowych i połączeń kołnierzowych.

Największą siłą Elgo jest nasz zespół specjalistów i inżynierów. Na każdym etapie realizacji zamówienia gwarantujemy fachowe doradztwo techniczne, pomagając w optymalnym doborze materiałów i powłok do środowiska pracy Twojej instalacji. Aby zapewnić swojemu projektowi bezpieczeństwo i ciągłość dostaw, zapraszamy do bezpośredniej rozmowy – wejdź w kontakt z Elgo i powierz swoje zapotrzebowanie naszym ekspertom.
