Śruby z łbem stożkowym DIN 7991 – parametry, które mają znaczenie w projektach inżynierskich

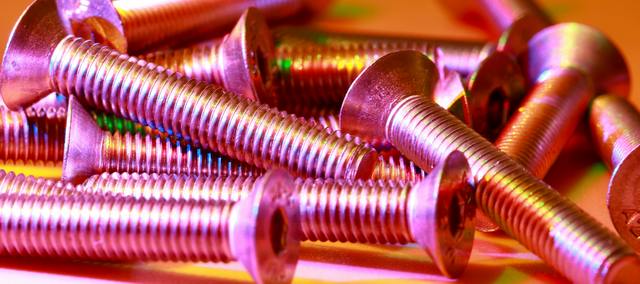

Śruby z łbem stożkowym DIN 7991 to elementy złączne przeznaczone do połączeń, w których łeb śruby ma się całkowicie zagłębić w materiale. Dzięki swojej konstrukcji – łeb stożkowy z gniazdem Torx lub imbusowym – pozwalają uzyskać gładką powierzchnię bez wystających elementów. Takie rozwiązanie bywa nie tylko estetyczne, ale przede wszystkim technicznie uzasadnione tam, gdzie liczy się przestrzeń, bezpieczeństwo i dokładność montażu.

Śruba z łbem stożkowym umożliwia połączenie, które po dokręceniu staje się niemal niewidoczne na powierzchni elementu. Łeb nie wystaje ponad płaszczyznę, co eliminuje ryzyko zaczepienia czy interferencji z innymi częściami. Dlatego takie śruby stosowane są m.in. w konstrukcjach, gdzie wystający łeb mógłby utrudniać ruch mechanizmów, zaburzać opływ powietrza lub cieczy, albo po prostu – przeszkadzać przy montażu kolejnych warstw.

Dodatkowo, gniazdo Torx lub imbusowe umożliwia precyzyjne dokręcanie z dużą siłą – bez ryzyka uszkodzenia łba, które często występuje przy standardowych śrubach z nacięciem krzyżowym.

Czym są śruby według normy DIN 7991 i ich odpowiedniki?

Norma DIN 7991 odnosi się do śrub z łbem stożkowym z gniazdem imbusowym, przeznaczonych do zlicowanego montażu. Odpowiadają jej międzynarodowe odpowiedniki: ISO 10642 i EN 14583 – ich wymiary i parametry techniczne są zgodne, co umożliwia stosowanie zamienne w projektach. Warto jednak wiedzieć, że norma DIN 7991 została oficjalnie zastąpiona przez normę ISO 10642, dlatego nowe dokumentacje techniczne powinny już bazować na oznaczeniu ISO. Mimo to, w praktyce oznaczenia DIN 7991 nadal są powszechnie używane – zarówno w zamówieniach, jak i opisach produktów. Z drugiej strony nie wszystkie normy DIN mają swoje międzynarodowe odpowiedniki – przykładowo DIN 6912 oraz DIN 7984 nadal obowiązują w Niemczech i nie zostały jeszcze ujednolicone. Przy doborze elementów złącznych dobrze jest zawsze sprawdzić, czy dana norma jest aktualna, czy już została zastąpiona. W ofercie Elgo znajdują się także inne śruby z łbem stożkowym lub zbliżoną funkcją konstrukcyjną:

• DIN 608 – śruby z podsadzeniem (płużne), stosowane tam, gdzie element musi przesuwać się lub obracać względem otworu
• DIN 7991 – śruby z gniazdem sześciokarbowym Torx (Tx) i łbem stożkowym, zapewniające zlicowanie z powierzchnią
• ISO 10642 – śruby z gniazdem sześciokątnym imbusowym i łbem stożkowym, międzynarodowy odpowiednik DIN 7991
• DIN 604 – śruby z noskiem pod łbem, wykorzystywane w konstrukcjach drewnianych lub do połączeń, które wymagają samohamowności
• DIN 11014 – śruby z dwoma noskami, przeznaczone do zastosowań specjalistycznych, w tym zabezpieczających przed obracaniem

• EL 263 – śruby dwustronnie ścięte, klasy 12,9, wykorzystywane w indywidualnych rozwiązaniach konstrukcyjnych, najczęściej jako elementy specjalne.

Jakie materiały i klasy są dostępne?

W zależności od przeznaczenia, śruby z łbem stożkowym mogą być wykonane z różnych materiałów i oferowane w określonych klasach wytrzymałości:

• 8.8 – stal węglowa średniej wytrzymałości, wykorzystywana w typowych konstrukcjach, gdzie nie występują skrajne naprężenia.
• 10.9 – stal o podwyższonej wytrzymałości mechanicznej, stosowana w aplikacjach, które wymagają odporności na długotrwałe obciążenia dynamiczne.
• 12.9 – stal hartowana, przeznaczona do połączeń silnie obciążonych – zarówno statycznie, jak i udarowo.
• A2 – stal nierdzewna do zastosowań zewnętrznych, odpornych na działanie wilgoci i łagodnych środków chemicznych.
• A4 – stal kwasoodporna, odporna na działanie środowisk agresywnych chemicznie, w tym zasolone powietrze i środki czyszczące.

Dobór materiału powinien uwzględniać zarówno warunki środowiskowe, jak i rodzaj obciążeń, na które połączenie będzie narażone.

Rodzaje powłok ochronnych

Śruby z łbem stożkowym dostępne są również w wersjach z różnymi powłokami, które zwiększają odporność na korozję i zużycie mechaniczne:

• bez powłoki – do użytku wewnętrznego i miejsc suchych, gdzie nie zachodzi ryzyko korozji,
• ocynk galwaniczny – cienka warstwa ochronna nanoszona elektrochemicznie, stosowana w standardowych warunkach eksploatacji,
• ocynk płatkowy – powłoka o podwyższonej odporności na korozję, także w warunkach działania mgły solnej; nie powoduje pogrubienia gwintu, dlatego rekomendowana do precyzyjnych połączeń.

Powłoki te pozwalają wydłużyć czas eksploatacji śrub, szczególnie w aplikacjach narażonych na wilgoć, wahania temperatury czy kontakt z chemikaliami.

Zakres dostępnych wymiarów

W ofercie Elgo dostępny jest szeroki wybór rozmiarów śrub stożkowych DIN 7991, dzięki czemu możliwe jest ich zastosowanie zarówno w lekkich konstrukcjach, jak i projektach wymagających dużych średnic i długości:

• Średnice (M): M2, M2,5, M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M24
• Długości (l/d): od 5 mm do 200 mm – m.in. 8, 10, 12, 16, 20, 25, 30, 40, 50, 60, 80, 100, 120, 150, 180 mm

Tak szeroki zakres pozwala na precyzyjne dopasowanie śruby do wymagań konstrukcyjnych i wymiarowych projektu.

Przewagi funkcjonalne śrub z łbem stożkowym

Śruby stożkowe M6 i M8 są najczęściej wybierane w projektach, gdzie wymagana jest zlicowana powierzchnia oraz odporność na siły ścinające. Połączenie zrealizowane taką śrubą:

• nie powoduje zaburzeń aerodynamiki ani przepływu cieczy,
• nie koliduje z innymi elementami konstrukcji,
• zapewnia estetyczny wygląd i funkcjonalność,
• pozwala na mocowanie nawet w ograniczonej przestrzeni montażowej.

Gniazdo imbusowe lub Torx umożliwia bezpieczne i mocne dokręcenie – także narzędziem z końcówką kulistą, ułatwiającym pracę w trudno dostępnych miejscach.

Elgo – wszystkie elementy złączne w jednym miejscu

Zastosowanie śrub z łbem stożkowym DIN 7991 możliwe jest dzięki ofercie Elgo, która opiera się na trzech uzupełniających się filarach:

1. Sklep online – ponad 15 000 produktów od ręki, wysyłka tego samego dnia, szybkie zakupy i dostępność każdego wariantu.
2. Wycena z działu handlowego – pełen asortyment dostępny na zapytanie, indywidualna oferta, pomoc techniczna i dopasowanie rozwiązań do projektu.
3. Produkcja na zamówienie – wykonanie specjalnych długości, średnic i powłok na bazie dokumentacji technicznej, z uwzględnieniem wymagań certyfikacyjnych, również dla połączeń zgodnych z dyrektywą PED.
