DIN 7 Kołki walcowe tolerancja m6, ISO 2338, PN 85021

Kołki walcowe DIN 7, tolerancja m6, ISO 2338, PN 85021

Opis produktu

Kołki walcowe służą do ustalania położenia elementów konstrukcyjnych względem siebie. Parametry kołków walcowych są zawarte w normach: DIN 7, ISO 2338 i PN 85021. Mają one tolerancję m6. Wykonane są ze stali bez powłoki. W szeregu są elementy o średnicach: 1,5, 2, 2,5, 3, 4, 5, 6, 8, 10 i 12 mm. Charakteryzują się one wytrzymałością wg ISO wynoszącą od 1,6 kN (wałek o najmniejszej średnicy) do 101,8 kN (dla średnicy największej).

Wraz z wzrostem średnicy wałka rośnie długość na jakiej są ścięte zakończenia. Wartość ta wynosi od 0,2 do 1,6 mm.

NORMA	MATERIAŁ	KLASA	POWŁOKA
DIN 7 ISO 2338 PN 85021	stal

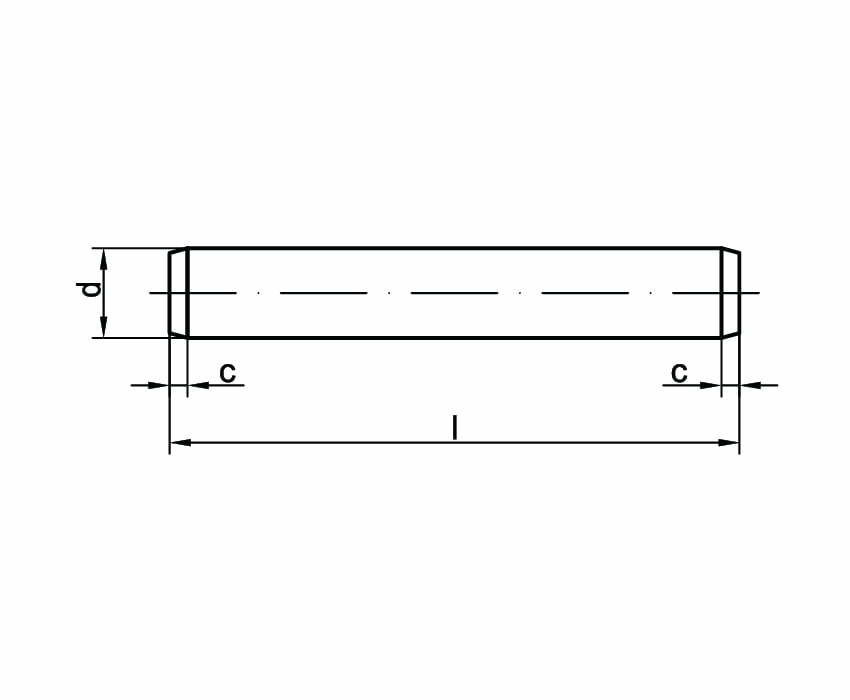

d	1,5	2	2,5	3	4
d₂¹	1,60 – 1,63	2,10 – 2,15	2,60 – 2,70	3,20 – 3,30	4,15 – 4,30
c	0,2	0,25	0,3	0,4	0,5
wytrzymałość wg ISO	1,6	2,84	4,4	6,4	11,3
wytrzymałość ² wg DIN	1,6	2,85	4,25	6,15	10,6

d	5	6	8	10	12
d₂ ¹	5,15 – 5,30	6,15 – 6,35	8,20 – 8,40	10,20 – 10,45	12,25 – 12,50
c	0,63	0,85	1	1,2	1,6
wytrzymałość wg ISO	17,6	25,4	45,2	70,4	101,8
wytrzymałość ² wg DIN	16,5	22,8	40,5	63,2	91
¹ Ø zależy od długości ²minimalna siła ścinająca, podwójna kN
